उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: यूटीपी-15-5ई-4पी-एएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 डिब्बे
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम
प्रकार: |
यू/यूटीपी |
क्रॉस स्पलाइन: |
पीवीसी |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
निकाशी मार्ग: |
नहीं |
रिप कॉर्ड: |
हाँ |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |
प्रकार: |
यू/यूटीपी |
क्रॉस स्पलाइन: |
पीवीसी |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
निकाशी मार्ग: |
नहीं |
रिप कॉर्ड: |
हाँ |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |

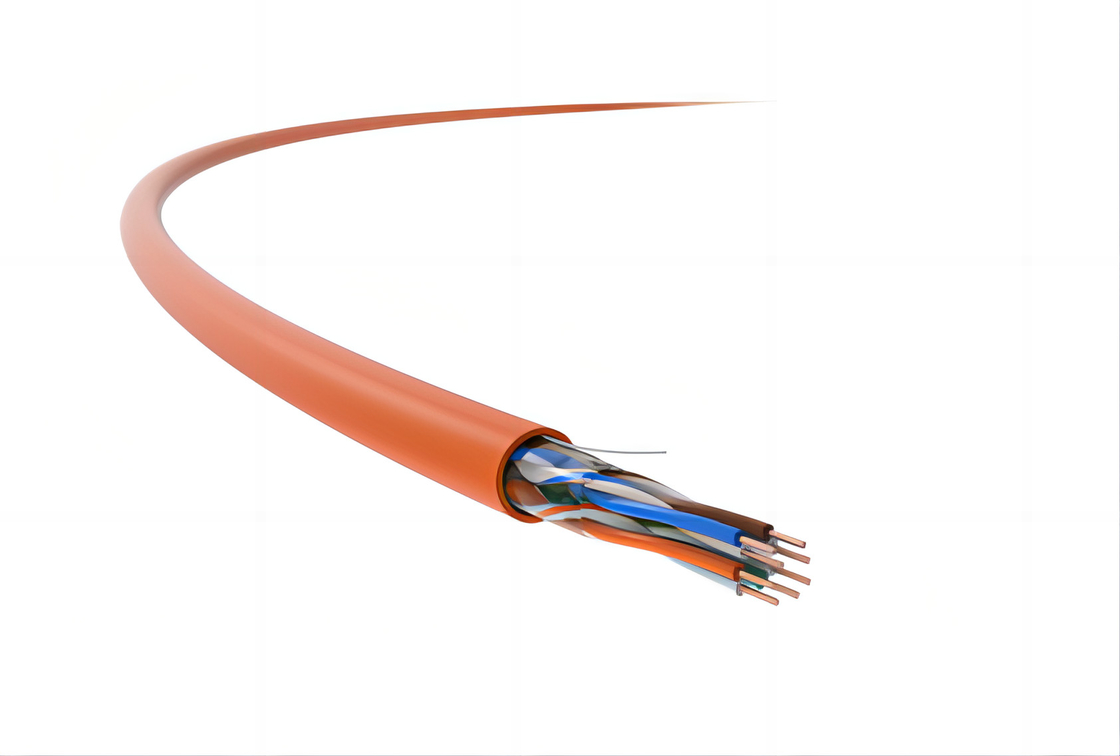

यूटीपी कैट 6 केबल, एंटी-रॉडेंट केबल, रोट-प्रूफ कैट 6 केबल, रोडेंट रेसिस्टेंट केबल, 24 AWG एप्लिकेशन
यह क्षैतिज केबलिंग में लागू किया जा सकता है, दूरसंचार केबलिंग प्रणाली के हिस्से के रूप में जो कार्य क्षेत्र दूरसंचार आउटलेट से वितरण कक्ष में पैच पैनलों तक फैली हुई है,और आवासीय केबलिंग में जो उपयोगकर्ता दूरसंचार आउटलेट से पैच पैनलों तक फैली हुई है.
उत्पाद की विशेषताएं
टीसी के कैट 6, 24 AWG, 4-जोड़ी, असुरक्षित इनडोर केबल को अपनाता हैक्रॉस-टाइप स्प्लाइन,विशेष कृंतक प्रतिरोधी सामग्री से बाहरी जैकेट के साथ, तकनीकी संकेतकों को काफी बढ़ाने के लिए अनुकूलित, जिसमें एटेन्यूएशन और NEXT शामिल हैं, जो GB/T 18015.5 (IEC 61156-5) मानकों में निर्दिष्ट मापदंडों से अधिक हैं।
साथ ही यह डाटा सेंटर में उच्च संचरण और नई इमारतों में संरचित केबलिंग की आवश्यकताओं पर कार्य करता है।
अनुप्रयोग मानक
TIA/EIA568-C.2
तकनीकी विवरण
| ट्रांसमिशन प्रदर्शन | श्रेणी 5E | टीसी | |||||
| आवृत्ति (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 | 150 |
| आईएल क्षीणन (dB/100M) | 3.8 | 6.1 | 11.0 | 15.8 | 17.9 | 20.0 | 23.6 |
| नज़दीकी अंत क्रॉसस्टॉक क्षीणन (NEXT, dB) | 80.0 | 77.0 | 61.1 | 58.2 | 62.0 | 66.3 | 47.7 |
| NEXT पावर और PS NEXT (dB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 | 40.1 |
| समान स्तर दूरस्थ क्रॉसस्टॉक एट्यूनेशन (ACR-F, dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 | 68.7 |
| ACR-F पावर और PS ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61.0 | 56.3 |
| वापसी हानि (RL, dB) | 46.0 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 | 28.9 |
नोटः उपरोक्त तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नामिक मूल्य) |
4×2×0.48 (AWG24)
|
| केबल का बाहरी व्यास (नामी) मूल्य) |
5.0 मिमी
|
| वजन (305 मीटर, पैकेज के साथ, नाममात्र मूल्य) |
9 किलो
|
| विद्युत गुण | |
|
डीसी प्रतिरोध (20°C)
|
100Ω/किमी
|
|
पृथ्वी की क्षमता
|
5.6 nF/100m (@1kHz)
|
|
100 मेगाहर्ट्ज विशेषता प्रतिबाधा
|
100Ω±15Ω
|
| पारवर्ती रूपांतरण हानि (TCL) |
≥ 50dB-10×lgf (4-100MHz)
|
| विलंब विकृति |
आवश्यक नहीं
|
| एनवीपी |
69%
|
| पावर ओवर ईथरनेट (पीओई) | IEEE 802.3at के तहत उन्नत पावर ओवर ईथरनेट |
| यांत्रिक गुण | |
| न्यूनतम झुकने की त्रिज्या (गतिशील) |
20 मिमी
|
| न्यूनतम झुकाव त्रिज्या (स्थिर) |
40 मिमी
|
| अधिकतम स्थापना तनाव |
100 एन
|
|
एंटी-एक्स्ट्रुजन क्षमता
|
1000N/10cm
|
|
आघात प्रतिरोधी क्षमता
|
≥ 10 बार
|
|
स्थापना तापमान सीमा
|
-0°C ~ +40°C
|
|
कार्य तापमान सीमा
|
-20°C ~ +75°C
|
| ज्वलनशीलता (गर्भवती)प्रतिरोधीLSZH) | |
| लौ प्रतिरोध (एक तार का) | GB/T 18380.12 (IEC 60332-1-2) |
| धुआं का घनत्व | GB/T 17651 (IEC 61034-1/-2) |
| खतरनाक हैलोजेन गैस | GB/T 17650.1/.2 (IEC 60754-1/-2) |
