कैट 5ई सॉफ्ट केबल, एसएफटीपी कैट 5ई केबल, कैट 5ई नेटवर्क केबल, 22 एडब्ल्यूजी एप्लीकेशन:
क्रॉस-लिंक्ड, लो-स्मोक जीरो हैलोजन केबल का आनंद मिलता है उत्कृष्ट लौ प्रतिरोध, के फायदे के साथ उच्च अधिभार क्षमता, बड़ी ampacity और इन्सुलेशन प्रतिरोध, ऊंची इमारतों, होटलों, शॉपिंग मॉल, खेल स्टेडियमों, परिवहन केंद्रों, मनोरंजन स्थलों और अन्य भीड़-भाड़ वाले स्थानों में उपयोग करने के लिए डिज़ाइन किया गया है जहाँ केवल आग के संपर्क में आने से ही उत्पादन हो सकता है उच्च लौ retardant, कम धुआं शून्य हलोजन, गैर विषैले, गैर संक्षारक गैसों.
यह विशेष रूप से उपयुक्त है रेल ट्रांजिट ऑन-बोर्ड पीआईएस सिस्टम राष्ट्रीय सापेक्ष मानकों के अनुसार क्रॉस लिंक्ड केबल्स के उपयोग की बात आती है तो इसे पहली प्राथमिकता दी जानी चाहिए।
टीसी का क्रॉस-लिंक्ड, लो स्मोक जीरो हैलोजन, फ्लेम रिटार्डेंट फंसे, परिरक्षित केबल प्रासंगिक राष्ट्रीय मानकों के पूर्ण अनुपालन में है।
उत्पाद की विशेषताएँ

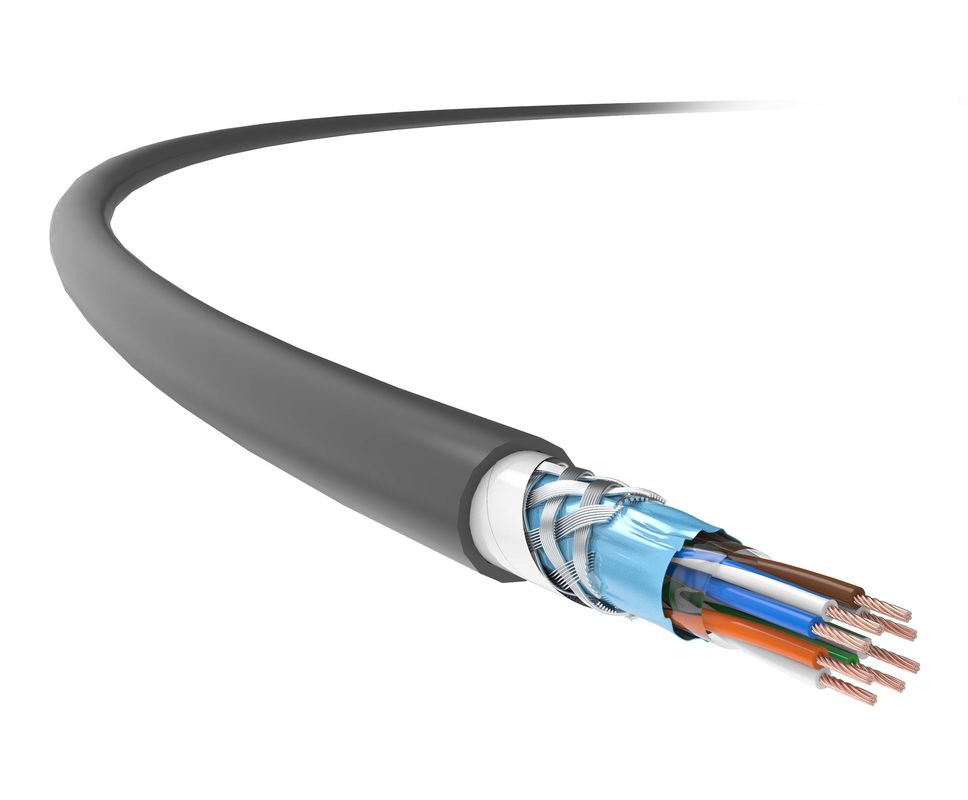

TC's Cat 5e, 22 AWG, डुअल शील्ड, क्रॉस-लिंक्ड, LSZH, फ्लेम रिटार्डेंट, इनडोर, 4-पेयर केबल निवेश जोड़ी- और समूह-मुड़ प्रौद्योगिकी मेंगोद लेता है क्रॉस तख़्ता, 80% से अधिक घनत्व की तांबे की जाली की चोटी, साथ ही साथ समग्र एल्यूमीनियम पन्नी ढाल; जबकि 2-जोड़ी केबल में निवेश करता है स्टार-क्वाड तकनीक, साथ 85% से अधिक घनत्व की तांबे की जाली की चोटी.
विशेष क्रॉस-लिंक्ड, LSZH, फ्लेम रिटार्डेंट जैकेट के फायदे हैं उच्च अधिभार क्षमता, बड़ी ampacity और इन्सुलेशन प्रतिरोध, लंबे जीवन, पर्यावरण संरक्षण और सुरक्षा, जो सुनिश्चित करता है कि आग के संपर्क में आने पर, यह केवल LSZH, गैर-विषाक्त और गैर-संक्षारक गैसों का उत्पादन कर सकता है।
इस बीच, केबल समर्थन करता है ईथरनेट पर पावर (पीओई/पीओई+).
आवेदन मानक
जीबी/टी १८२३३ (आईएसओ/आईईसी ११८०१);जीबी 50311;टीआईए/ईआईए568-सी.2
टेक्निकल डिटेल
ट्रांसमिशन प्रदर्शन | Cat.5E | टीसी | |||||
आवृत्ति (मेगाहर्ट्ज) | 4 | 10 | 20 | 31.25 | 62.5 | 100 | १५० |
आईएल क्षीणन (डीबी/100 एम) | 3.9 | 5.8 | 8.1 | 10.1 | 15.4 | 20 | २१.५ |
अंत क्रॉसस्टॉक क्षीणन के पास (अगला, डीबी) | 82.1 | 85 | 65 | 60 | 60 | 50 | 48 |
नेक्स्ट पावर और पीएस नेक्स्ट (डीबी) | 80.3 | 82.4 | 62.9 | 58.3 | 57.9 | 49.3 | 46 |
समान स्तर के फ़ार-एंड क्रॉसस्टॉक क्षीणन (ACR-F, dB) | 81.6 | 80.9 | 75.6 | 65.6 | 63.7 | 59 | 55.8 |
एसीआर-एफ पावर और पीएस एसीआर-एफ (डीबी) | 79.8 | 78.1 | 72.6 | 66.7 | 58 | 53.6 | 50.9 |
वापसी हानि (आरएल, डीबी) | 31.2 | 32.9 | 38.8 | 33.7 | २३.८ | २६.२ | २४.९ |
नोट: ऊपर दी गई तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापा जाता है।
भौतिक विनिर्देश | |
कंडक्टर का आकार (नाममात्र मूल्य) |
4×2× (19*0.16mm) (AWG22)
|
केबल का बाहरी व्यास (नाममात्र) मूल्य) |
7.0 मिमी
|
वजन (305 मी, पैकेज के साथ, नाममात्र मूल्य) |
22 किग्रा
|
विद्युत गुण | |
डीसी प्रतिरोध (20 ℃) |
145Ω/किमी
|
पृथ्वी क्षमता | 5.6 एनएफ/100 मीटर (@1kHz) |
100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±15Ω
|
अनुप्रस्थ रूपांतरण हानि (TCL) |
≥ 55dB (30-100MHz)
|
विलंब तिरछा | 45ns/100m |
एनवीपी |
६५%
|
ईथरनेट पर पावर (पीओई) | IEEE 802.3at . के तहत ईथरनेट पर बढ़ी हुई शक्ति |
यांत्रिक विशेषताएं | |
न्यूनतम मोड़ त्रिज्या (गतिशील) |
28 मिमी
|
न्यूनतम मोड़ त्रिज्या (स्थिर) |
56 मिमी
|
अधिकतम स्थापना तनाव |
१००एन
|
एंटी-एक्सट्रूज़न क्षमता | 1000N/10cm |
एंटी-शॉक क्षमता | १० बार |
स्थापना तापमान रेंज | -0 ℃ ~ + 40 ℃ |
कार्य तापमान रेंज | -40 ℃ ~ + 80 ℃ |
ज्वलनशीलता (LSZH) | |
लौ प्रतिरोध (एकल तार का) | जीबी/टी 18380.12 (आईईसी 60332-1-2) |
लौ प्रतिरोध (गुच्छे तारों का)
|
जीबी/टी 18380.35 (आईईसी 60332-3-24)
|
धुआँ घनत्व | जीबी/टी १७६५१ (आईईसी ६१०३४-१/-२) |
खतरनाक हलोजन गैस | जीबी/टी १७६५०.१/.२ (आईईसी ६०७५४-१/-२) |
