उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: एफ़टीपी-51-6A-4P-T1
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम
प्रकार: |
श्रेणी 6A U/FTP |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
23 एडब्ल्यूजी |
निकाशी मार्ग: |
हाँ |
क्रॉस स्पलाइन: |
पी.ई |
इन्सुलेशन: |
एचडीपीई |
बाहरी जैकेट: |
टीपीयू, काला |
लम्बाई: |
305 एम / बॉक्स |
प्रकार: |
श्रेणी 6A U/FTP |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
23 एडब्ल्यूजी |
निकाशी मार्ग: |
हाँ |
क्रॉस स्पलाइन: |
पी.ई |
इन्सुलेशन: |
एचडीपीई |
बाहरी जैकेट: |
टीपीयू, काला |
लम्बाई: |
305 एम / बॉक्स |
कैट 6ए केबल, कैट 6ए नेटवर्क केबल, कैट 6ए ईथरनेट केबल, सामरिक कैट 6ए केबल अनुप्रयोग
यह कठोर क्षेत्र वातावरण या इनडोर औद्योगिक वातावरण में लागू किया जा सकता है जहां केबल प्रदर्शन, जैसे घर्षण, संक्षारण, तेल / मौसम / ओजोन प्रतिरोध, खींचने की शक्ति,उच्च और निम्न तापमान, अच्छा होना चाहिए।

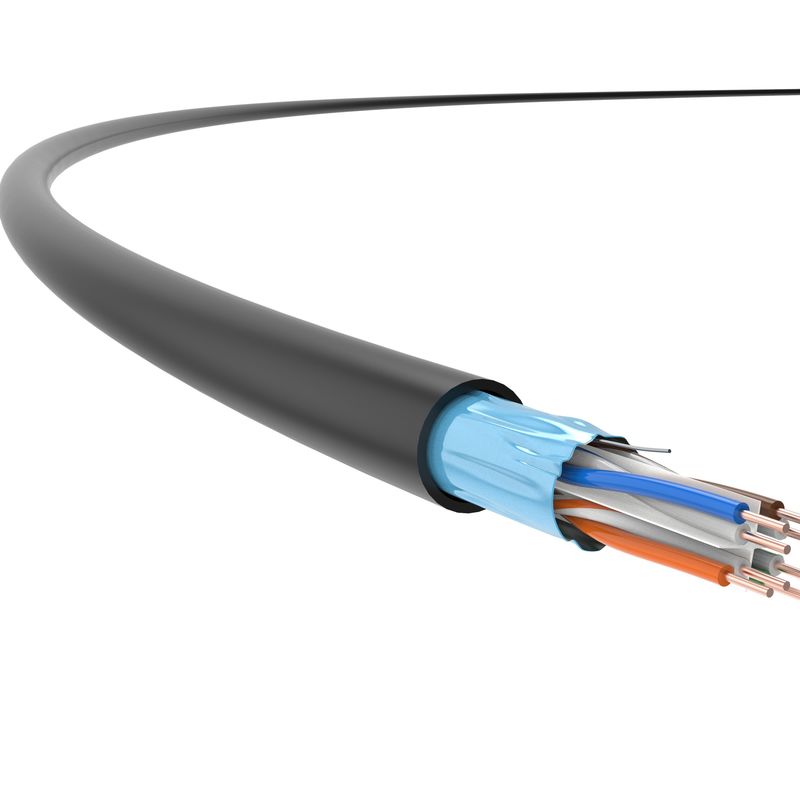

टीसी के एफटीपी-51 श्रृंखला, इनडोर/आउटडोर कैट 6A परिरक्षित सामरिक केबल हैपरीक्षण आवृत्ति 600MHZ तक, उद्योग मानक 500 मेगाहर्ट्ज के साथ अन्य श्रेणी 6 ए केबलों से अधिक है।
इस बीच, यह समर्थन करता है10जी बेस-टी अनुप्रयोग और पावर ओवर ईथरनेट (पीओई/पीओई+).
उत्पाद की विशेषताएं
टीसी की कैट 6 ए, 23 AWG, 4-जोड़ी की परिरक्षित सामरिक केबल को अपनाता हैक्रॉस-टाइप स्प्लाइन और समग्र एल्यूमीनियम पन्नी ढाल, एटेन्यूएशन, NEXT और ANEXT सहित तकनीकी संकेतकों को काफी बढ़ाने के लिए अनुकूलित है।
यह अद्वितीय हैटीपीयू जैकेटक्षेत्र, औद्योगिक वातावरण और अन्य कठोर वातावरण के संपर्क में आने पर भी उच्च दक्षता वाला डेटा ट्रांसमिशन सुनिश्चित करता है।
इसका प्रदर्शन GB/T 18015.5 (IEC 61156-5) मानकों में निर्दिष्ट सभी मापदंडों से अधिक है।और केबल विशेष रूप से कुछ कठोर विद्युत चुम्बकीय वातावरण में उपयोगी है जहां उच्च गति और स्थिर केबल संचरण की आवश्यकता है.
साथ ही यह नई इमारतों में संरचित संरचित केबलिंग की आवश्यकताओं पर कार्य करता है।
अनुप्रयोग मानक
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
तकनीकी विवरण
| ट्रांसमिशन प्रदर्शन | श्रेणी 6A | टीसी | |||||
| आवृत्ति (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
| आईएल क्षीणन (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
| नज़दीकी अंत क्रॉसस्टॉक क्षीणन (अगला, डीबी) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
| NEXT पावर और PS NEXT (dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
| समान स्तर दूरस्थ क्रॉसस्टॉक एट्यूनेशन (ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| ACR-F पावर और PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
| वापसी हानि (RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
नोटः उपरोक्त तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नामिक मूल्य) |
4×2×0.57 (AWG23)
|
| केबल का बाहरी व्यास (नामी) मूल्य) |
8.0 मिमी
|
| वजन (305 मीटर, पैकेज के साथ, नाममात्र मूल्य) |
21 किलो
|
| विद्युत गुण | |
| डीसी प्रतिरोध (20°C) |
93.8Ω/किमी
|
| पृथ्वी की क्षमता | 5.6 nF/100m (@1kHz) |
| 100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±15Ω
|
| पारवर्ती रूपांतरण हानि (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| विलंब विकृति | 25 एनएस/100 मीटर |
| एनवीपी |
69%
|
| पावर ओवर ईथरनेट (पीओई) | IEEE 802.3at के तहत उन्नत पावर ओवर ईथरनेट |
| यांत्रिक गुण | |
| न्यूनतम झुकने की त्रिज्या (गतिशील) |
32 मिमी
|
| न्यूनतम झुकाव त्रिज्या (स्थिर) |
64 मिमी
|
| अधिकतम स्थापना तनाव |
150 एन
|
| एंटी-एक्स्ट्रुजन क्षमता | 1000N/10cm |
| आघात प्रतिरोधी क्षमता | ≥ 10 बार |
| स्थापना तापमान सीमा | -0°C ~ +40°C |
| कार्य तापमान सीमा | -20°C ~ +75°C |
| दहनशीलता (टीपीयू) | |
| टीपीयू लौ प्रतिरोध |
GB/T 18380.12 (IEC 60332-1-2)
|
