उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: एस/एफ़टीपी-11-8-4P-V1
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम
प्रकार: |
कैट 8 एस/एफ़टीपी |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
23 एडब्ल्यूजी |
लम्बाई: |
305 एम / बॉक्स |
ब्रेड शील्ड: |
कलई किया हुआ तांबा |
इन्सुलेशन: |
एचडीपीई |
पीवीसी लौ प्रतिरोध: |
जीबी/टी 18380.12 (आईईसी 60332-1-2) |
फायर रेटिंग सीएम/सीएमआर: |
उल 1581 / उल 1666 |
प्रकार: |
कैट 8 एस/एफ़टीपी |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
23 एडब्ल्यूजी |
लम्बाई: |
305 एम / बॉक्स |
ब्रेड शील्ड: |
कलई किया हुआ तांबा |
इन्सुलेशन: |
एचडीपीई |
पीवीसी लौ प्रतिरोध: |
जीबी/टी 18380.12 (आईईसी 60332-1-2) |
फायर रेटिंग सीएम/सीएमआर: |
उल 1581 / उल 1666 |
श्रेणी 8 नेटवर्क केबल, श्रेणी 8 केबल, श्रेणी 8 ईथरनेट केबल आवेदन
श्रेणी 8, दोहरी सुरक्षा (एस/एफटीपी) नेटवर्क केबल की नवीनतम पीढ़ी4 जोड़े, 2000MHz बैंडविड्थ का समर्थन करता है और 30 मीटर पर 40Gb/s तक पहुंचता है, विशेष रूप से सर्वर, स्विच, पैच पैनल और डेटा सेंटर में अन्य उपकरणों को जोड़ने के लिए उपयोगी है।
कैट 7/7A और कैट 6A, कैट 8.1/8.2 के लिए संगत25G बेस-टी 30 मीटर से अधिक (अस्थायी रूप से) और 10G बेस-टी 100 मीटर से अधिक, डेटा सेंटर के बाहर उच्च गति और बैंडविड्थ-गहन स्थानों में लागू होता है, और इस बीच समर्थन करता हैपावर ओवर ईथरनेट (POE/POE+).
विशेषताएं

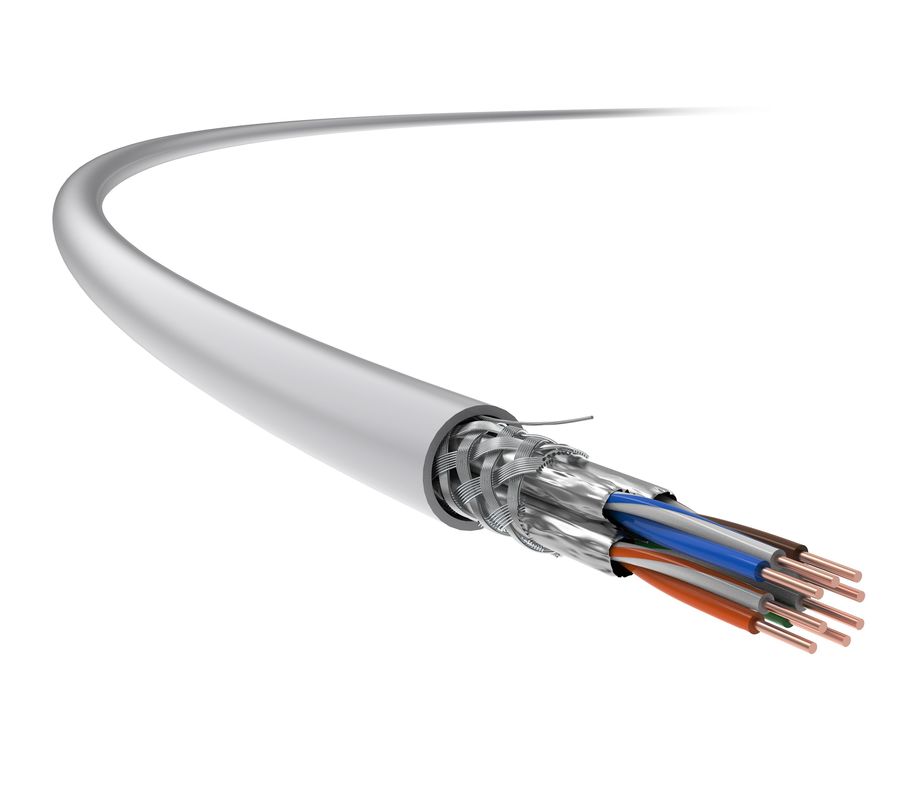

बिल्ली आठवीं2, 8-कोर एस/एफटीपी परिरक्षित केबल, उपयोगजोड़ी ढाल और समग्र ढाल संरचना, प्रत्येक जोड़ी के लिए एक अलग एल्यूमीनियम पन्नी ढाल और एक समग्र डिब्बाबंद तांबे की जाल के साथ ढाल के साथ।
यह निकट अंत क्रॉसस्टॉक/दूर अंत क्रॉसस्टॉक (NEXT/FEXT) और विदेशी निकट अंत क्रॉसस्टॉक (ANEXT) प्रदर्शन को अनुकूलित करता है, इस प्रकार 2000MHz की अधिकतम संचरण आवृत्ति प्राप्त होती है।
मानक
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
तकनीकी विवरण
| ट्रांसमिशन प्रदर्शन | बिल्ली आठवीं2 | |||||
| आवृत्ति (MHz) | 4 | 300 | 600 | 1000 | 1600 | 2000 |
| आईएल क्षीणन (dB/100M) | 3.7 | 10.7 | 15.1 | 17.9 | 22 | 28.5 |
| नज़दीकी अंत क्रॉसस्टॉक क्षीणन (अगला, डीबी) | 115 | 125.2 | 110.7 | 122.4 | 99.3 | 92.9 |
| NEXT पावर और PS NEXT (dB) | 80 | 80 | 75.8 | 72.5 | 69.4 | 68 |
| समान स्तर दूरस्थ क्रॉसस्टॉक एट्यूनेशन (ACR-F, dB) | 75 | 50.8 | 44.7 | 40.3 | 36.2 | 34.6 |
| ACR-F पावर और PS ACR-F (dB) | 80 | 52.7 | 46.6 | 42.2 | 38.1 | 36.2 |
| वापसी हानि (RL, dB) | 23 | 18.9 | 16.8 | 15.2 | 13.8 | 13.1 |
नोटः उपरोक्त तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नामिक मूल्य) | 4×2×0.60 (AWG23) |
| केबल का बाहरी व्यास (नामी) मूल्य) |
8.2 मिमी |
| वजन (305 मीटर, पैकेज के साथ, नाममात्र मूल्य) |
22 किलो |
| विद्युत गुण | |
| डीसी प्रतिरोध (20°C) |
70Ω/किमी
|
| पृथ्वी की क्षमता | 5.6 nF/100m (@1kHz) |
| 100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±35Ω
|
| पारवर्ती रूपांतरण हानि (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| विलंब विकृति | 25 एनएस/100 मीटर |
| एनवीपी |
74%
|
| पावर ओवर ईथरनेट (पीओई) | IEEE 802.3at के तहत उन्नत पावर ओवर ईथरनेट |
| यांत्रिक गुण | |
| न्यूनतम झुकने की त्रिज्या (गतिशील) |
34 मिमी
|
| न्यूनतम झुकाव त्रिज्या (स्थिर) |
68 मिमी
|
| अधिकतम स्थापना तनाव | 100 एन |
| एंटी-एक्स्ट्रुजन क्षमता | 1000N/10cm |
| आघात प्रतिरोधी क्षमता | ≥ 10 बार |
| स्थापना तापमान सीमा | -0°C ~ +40°C |
| कार्य तापमान सीमा | -20°C ~ +75°C |
| ज्वलनशीलता (पीवीसी) | |
| पीवीसी लौ प्रतिरोध |
GB/T 18380.12 (IEC 60332-1-2)
|
| अग्नि रेटिंग CM |
यूएल 1581/ यूएल 1666
|
| दहनशीलता (LSZH) | |
| लौ प्रतिरोध (एक तार का) | GB/T 18380.12 (IEC 60332-1-2) |
| लौ प्रतिरोध (बंक्ड तारों का) | जीबी/टी 18380.35 (आईईसी 60332-3-24) |
| धुआं का घनत्व | GB/T 17651 (IEC 61034-1/-2) |
| खतरनाक हैलोजेन गैस | GB/T 17650.1/.2 (IEC 60754-1/-2) |
