उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: SFTP-24-6-4P-L3
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम
टाइप: |
कैट 6 एसएफ/यूटीपी |
बाहरी जैकेट: |
क्रॉस-लिंक्ड, शून्य हलोजन, काला |
क्रॉस स्पलाइन: |
पी.ई |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओडी: |
24 एडब्ल्यूजी |
कॉपर मेश ब्रैड शील्ड: |
कलई किया हुआ तांबा |
निकाशी मार्ग: |
नहीं |
टाइप: |
कैट 6 एसएफ/यूटीपी |
बाहरी जैकेट: |
क्रॉस-लिंक्ड, शून्य हलोजन, काला |
क्रॉस स्पलाइन: |
पी.ई |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओडी: |
24 एडब्ल्यूजी |
कॉपर मेश ब्रैड शील्ड: |
कलई किया हुआ तांबा |
निकाशी मार्ग: |
नहीं |

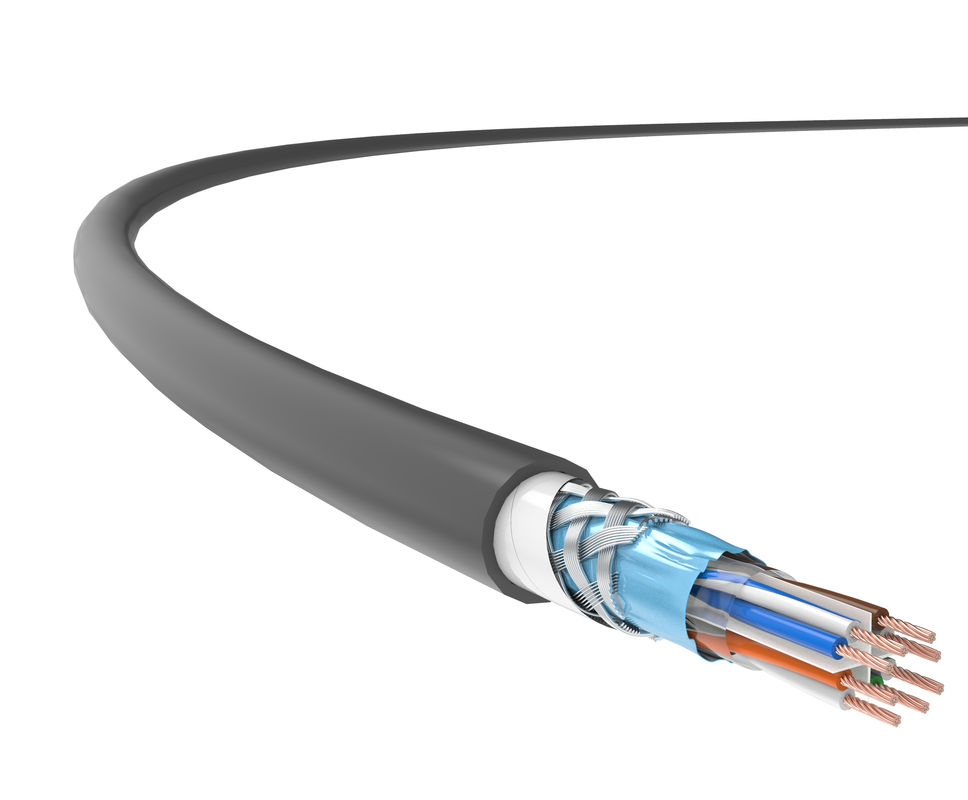

कैट 6 केबल, कैट 6 नेटवर्क केबल, कैट 6 ईथरनेट केबल, एसएफटीपी कैट 6 केबल एप्लीकेशन
क्रॉस-लिंक्ड, लो-स्मोक जीरो हैलोजन केबल उत्कृष्ट हैलौ प्रतिरोध, के फायदे के साथउच्च अधिभार क्षमता, बड़ी ampity और इन्सुलेशन प्रतिरोध, ऊंची इमारतों, होटलों, शॉपिंग मॉल, खेल स्टेडियमों, परिवहन केंद्रों, मनोरंजन स्थलों और अन्य भीड़-भाड़ वाले स्थानों में उपयोग करने के लिए डिज़ाइन किया गया है, जिसमें आग के संपर्क में आने से केवल उत्पादन हो सकता हैउच्च लौ मंदक, कम धुआं शून्य हलोजन, गैर विषैले, गैर संक्षारक गैसें.
उत्पाद की विशेषताएँ
विशेष क्रॉस-लिंक्ड, LSZH, फ्लेम रिटार्डेंट जैकेट के फायदे हैंउच्च अधिभार क्षमता, बड़ी ampness और इन्सुलेशन प्रतिरोध, लंबे जीवन, पर्यावरण संरक्षण और सुरक्षा, जो यह सुनिश्चित करता है कि आग के संपर्क में आने पर, यह केवल LSZH, गैर-विषैले और गैर-संक्षारक गैसों का उत्पादन कर सकता है।
आवेदन मानक
जीबी/टी 18233 (आईएसओ/आईईसी 11801);जीबी 50311;टीआईए/ईआईए568-सी.2
तकनीकी जानकारी
| संचरण प्रदर्शन | बिल्ली .6 | टीसी | |||||
| आवृत्ति (मेगाहर्ट्ज) | 4 | 20 | 62.5 | 100 | 200 | 250 | 350 |
| आईएल क्षीणन (डीबी/100एम) | 3.4 | 9.5 | 13.5 | 17.2 | 24.8 | 28 | 31 |
| नियर एंड क्रॉसस्टॉक एटेन्यूएशन (NEXT, dB) | 94 | 92.4 | 90.5 | 87.9 | 78.8 | 74.9 | 62.4 |
| नेक्स्ट पावर और पीएस नेक्स्ट (डीबी) | 73.9 | 69.9 | 61.7 | 64.3 | 59.6 | 61 | 58.6 |
| समान स्तर दूर-अंत क्रॉसस्टॉक क्षीणन (ACR-F, dB) | 108.9 | 99.2 | 90.7 | 107.2 | 82.8 | 77.2 | 74.6 |
| एसीआर-एफ पावर और पीएस एसीआर-एफ (डीबी) | 94.4 | 91.2 | 87.9 | 90.5 | 77 | 73.8 | 70.5 |
| रिटर्न लॉस (आरएल, डीबी) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
टिप्पणियाँ: ऊपर दी गई तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नाममात्र मूल्य) |
4×2× (7*0.2मिमी) (एडब्ल्यूजी24)
|
| केबल का बाहरी व्यास (नाममात्र मूल्य) |
9.0 मिमी
|
| वजन (305m, पैकेज के साथ, अंकित मूल्य) |
22 किग्रा
|
| विद्युत गुण | |
| डीसी प्रतिरोध (20 ℃) |
93.8Ω/किमी
|
| पृथ्वी क्षमता | ≦ 5.6 nF/100m (@1kHz) |
| 100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±30Ω
|
| अनुप्रस्थ रूपांतरण हानि (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| यांत्रिक विशेषताएं | |
| एंटी-एक्सट्रूज़न क्षमता | 1000 एन / 10 सेमी |
| एंटी-शॉक क्षमता | ≥ 10 बार |
| स्थापना तापमान रेंज | -0 ℃ ~ + 40 ℃ |
| कार्य तापमान रेंज | -20 ℃ ~ + 75 ℃ |
| ज्वलनशीलता (LSZH) | |
| लौ प्रतिरोध (एकल तार का) | जीबी/टी 18380.12 (आईईसी 60332-1-2) |
|
ज्वाला प्रतिरोध (गुच्छेदार तारों का)
|
जीबी/टी 18380.35 (आईईसी 60332-3-24)
|
| धुआँ घनत्व | जीबी/टी 17651 (आईईसी 61034-1/-2) |
| खतरनाक हलोजन गैस | जीबी/टी 17650.1/.2 (आईईसी 60754-1/-2) |
