उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: यूटीपी-41-6-4पी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी/टी, एल/सी, मनीग्राम
प्रकार: |
कैट 6 यू/यूटीपी |
क्रॉस स्पलाइन: |
पी.ई |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
निकाशी मार्ग: |
नहीं |
रिप कॉर्ड: |
हाँ |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |
प्रकार: |
कैट 6 यू/यूटीपी |
क्रॉस स्पलाइन: |
पी.ई |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
निकाशी मार्ग: |
नहीं |
रिप कॉर्ड: |
हाँ |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |

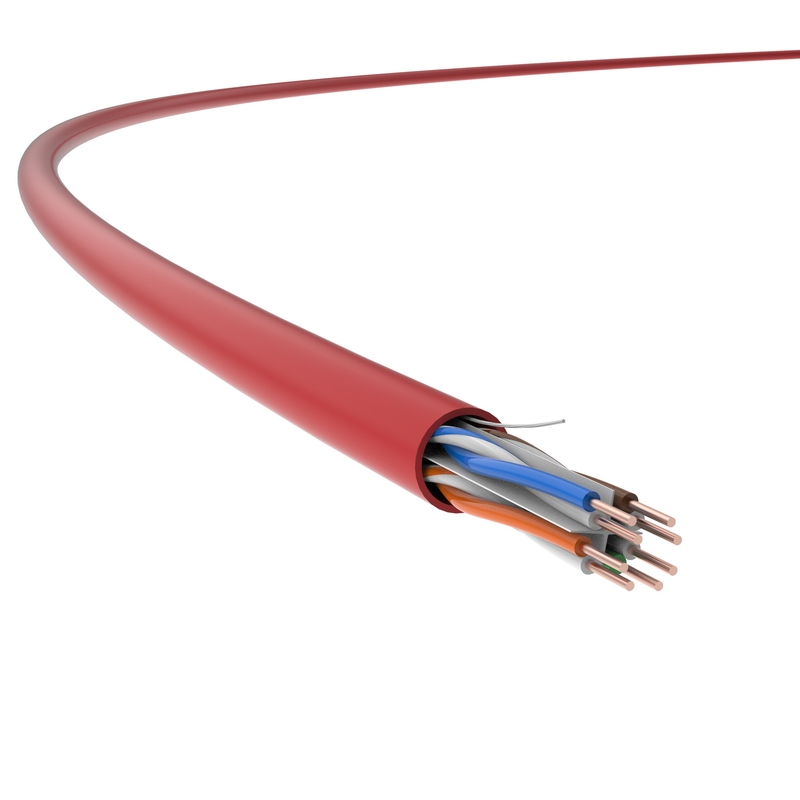

UTP कैट 6 केबल, एंटी-रोडेंट केबल, रैट-प्रूफ कैट 6 केबल, रोडेंट रेज़िस्टेंट केबल, 24 AWG एप्लीकेशन
यह क्षैतिज केबलिंग में लागू किया जा सकता है, एक दूरसंचार केबलिंग प्रणाली के हिस्से के रूप में जो कार्य क्षेत्र दूरसंचार आउटलेट से वितरण कक्ष में पैच पैनल तक फैली हुई है, और आवासीय केबलिंग में जो उपयोगकर्ता दूरसंचार आउटलेट से पैच पैनल तक फैली हुई है।
उत्पाद की विशेषताएँ
TC का Cat 6, 24 AWG, 4-पेयर, बिना शील्ड वाला इनडोर केबल अपनाता हैक्रॉस-टाइप स्पलाइन,विशेष कृंतक प्रतिरोधी सामग्री में बाहरी जैकेट के साथ, क्षीणन और NEXT सहित तकनीकी संकेतकों को अत्यधिक बढ़ाने के लिए अनुकूलित किया गया है, जो GB/T 18015.5 (IEC 61156-5) मानकों में निर्दिष्ट मापदंडों से अधिक है।
साथ ही, यह डाटा सेंटर में उच्च संचरण, और नई इमारतों में संरचित केबलिंग के लिए आवश्यकताओं पर कार्य करता है।
आवेदन मानक
टीआईए/ईआईए568-सी.2
तकनीकी जानकारी
| संचरण प्रदर्शन | बिल्ली .6 | टीसी | |||||
| आवृत्ति (मेगाहर्ट्ज) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| आईएल क्षीणन (डीबी/100एम) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
| नियर एंड क्रॉसस्टॉक एटेन्यूएशन (NEXT, dB) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
| नेक्स्ट पावर और पीएस नेक्स्ट (डीबी) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
| समान स्तर दूर-अंत क्रॉसस्टॉक क्षीणन (ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
| एसीआर-एफ पावर और पीएस एसीआर-एफ (डीबी) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
| रिटर्न लॉस (आरएल, डीबी) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
टिप्पणियाँ: ऊपर दी गई तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नाममात्र मूल्य) |
4×2×0.53 (एडब्ल्यूजी24)
|
| केबल का बाहरी व्यास (नाममात्र मूल्य) |
6.0 मिमी
|
| वजन (305m, पैकेज के साथ, अंकित मूल्य) |
13 किलो
|
| विद्युत गुण | |
| अनुप्रस्थ रूपांतरण हानि (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| विलंब तिरछा | 45एनएस/100एम |
| एनवीपी |
65%
|
| पावर ओवर ईथरनेट (पीओई) | IEEE 802.3at के तहत इथरनेट पर बढ़ी हुई पावर |
| यांत्रिक विशेषताएं | |
| न्यूनतम मोड़ त्रिज्या (गतिशील) |
24 मिमी
|
| न्यूनतम बेंड त्रिज्या (स्थिर) |
48 मिमी
|
| अधिकतम स्थापना तनाव |
100 एन
|
| ज्वलनशीलता (कृंतकप्रतिरोधीएलएसझेडएच) | |
| लौ प्रतिरोध (एकल तार का) | जीबी/टी 18380.12 (आईईसी 60332-1-2) |
| धुआँ घनत्व | जीबी/टी 17651 (आईईसी 61034-1/-2) |
| खतरनाक हलोजन गैस | जीबी/टी 17650.1/.2 (आईईसी 60754-1/-2) |
