उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: यू/एफ़टीपी-11-6-4पी-वी3
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी/टी, एल/सी, मनीग्राम
प्रकार: |

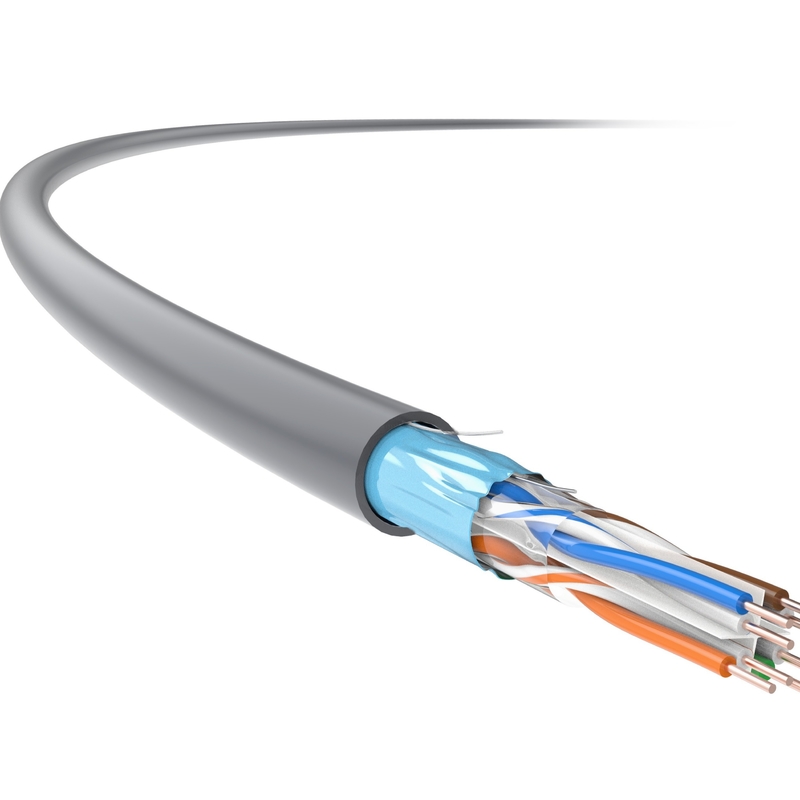

कैट 6 यू/एफ़टीपी |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
23 एडब्ल्यूजी |
इन्सुलेशन: |
एचडीपीई |
निकाशी मार्ग: |
हाँ |
रिप कॉर्ड: |
हाँ |
पीवीसी लौ प्रतिरोध: |
जीबी/टी 18380.12 (आईईसी 60332-1-2) |
फायर रेटिंग सीएम/सीएमआर: |
उल 1581 / उल 1666 |
प्रकार: |
कैट 6 यू/एफ़टीपी |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
23 एडब्ल्यूजी |
इन्सुलेशन: |
एचडीपीई |
निकाशी मार्ग: |
हाँ |
रिप कॉर्ड: |
हाँ |
पीवीसी लौ प्रतिरोध: |
जीबी/टी 18380.12 (आईईसी 60332-1-2) |
फायर रेटिंग सीएम/सीएमआर: |
उल 1581 / उल 1666 |
कैट 6 केबल, कैट 6 नेटवर्क केबल, कैट 6 ईथरनेट केबल, एफटीपी कैट 6 केबल एप्लिकेशन
टीसी की यू/एफटीपी-11 श्रृंखला, इनडोर कैट 6 आश्रित केबलिंग प्रणाली, मेंपरीक्षण आवृत्ति 350MHZ तक, उद्योग मानक 250 मेगाहर्ट्ज के साथ अन्य श्रेणी 6 केबलों की तुलना में अधिक है।
इस बीच, यह समर्थन करता है5जी बेस-टी अनुप्रयोग और पावर ओवर ईथरनेट (पीओई/पीओई+).
उत्पाद की विशेषताएं
आश्रित संरचना सबसे अच्छा एनेक्सट प्रदर्शन और 5G बेस-टी अनुप्रयोगों के लिए डिज़ाइन किया गया है, विशेष रूप से कुछ क्षेत्रों में उपयोगी हैकठोर विद्युत चुम्बकीय वातावरणजहां उच्च गति और स्थिर केबल ट्रांसमिशन की आवश्यकता है।
साथ ही यह नई इमारतों में संरचित केबलिंग की आवश्यकताओं पर कार्य करता है।
अनुप्रयोग मानक
TIA/EIA568-C.2
तकनीकी विवरण
| ट्रांसमिशन प्रदर्शन | बिल्ली।6 | टीसी | |||||
| आवृत्ति (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| आईएल क्षीणन (dB/100M) | 3.3 | 9.3 | 13.2 | 16.7 | 22.3 | 25.1 | 30.8 |
| नज़दीकी अंत क्रॉसस्टॉक क्षीणन (NEXT, dB) | 94.1 | 76.1 | 78.7 | 77.4 | 70.2 | 68 | 68.3 |
| NEXT पावर और PS NEXT (dB) | 86.4 | 70.5 | 69.5 | 58 | 49.7 | 52.8 | 46.8 |
| समान स्तर दूरस्थ क्रॉसस्टॉक एट्यूनेशन (ACR-F, dB) | 99.4 | 94.5 | 75.7 | 66.4 | 52.7 | 51.6 | 45.2 |
| ACR-F पावर और PS ACR-F (dB) | 84.6 | 73.8 | 58.2 | 58.9 | 44 | 44 | 40 |
| वापसी हानि (RL, dB) | 40.8 | 43.4 | 33.9 | 42.6 | 30 | 21.8 | 18.8 |
नोटः उपरोक्त तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नामिक मूल्य) |
4×2×0.57 (AWG23)
|
| केबल का बाहरी व्यास (नामी) मूल्य) |
8.0 मिमी
|
| वजन (305 मीटर, पैकेज के साथ, नाममात्र मूल्य) |
17 किलो
|
| विद्युत गुण | |
| पारवर्ती रूपांतरण हानि (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| विलंब विकृति | 25 एनएस/100 मीटर |
| एनवीपी |
69%
|
| पावर ओवर ईथरनेट (पीओई) | IEEE 802.3at के तहत उन्नत पावर ओवर ईथरनेट |
| यांत्रिक गुण | |
| एंटी-एक्स्ट्रुजन क्षमता | 1000N/10cm |
| आघात प्रतिरोधी क्षमता | ≥ 10 बार |
| स्थापना तापमान सीमा | -0°C ~ +40°C |
| कार्य तापमान सीमा | -20°C ~ +75°C |
| दहनशीलता (LSZH) | |
| लौ प्रतिरोध (एक तार का) | GB/T 18380.12 (IEC 60332-1-2) |
|
लौ प्रतिरोध (बंक्ड तारों का)
|
जीबी/टी 18380.35 (आईईसी 60332-3-24)
|
| धुआं का घनत्व | GB/T 17651 (IEC 61034-1/-2) |
| खतरनाक हैलोजेन गैस | GB/T 17650.1/.2 (IEC 60754-1/-2) |
