उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: एफ़टीपी-11-6A-4P-V1
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी/टी, एल/सी, मनीग्राम
टाइप: |
कैट 6ए एफ/यूटीपी |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
23 एडब्ल्यूजी |
जैकेट सामग्री: |
पीवीसी |
निकाशी मार्ग: |
हाँ |
क्रॉस स्पलाइन: |
पी.ई |
इन्सुलेशन: |
एचडीपीई |
रिप कॉर्ड: |
हाँ |
टाइप: |
कैट 6ए एफ/यूटीपी |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
23 एडब्ल्यूजी |
जैकेट सामग्री: |
पीवीसी |
निकाशी मार्ग: |
हाँ |
क्रॉस स्पलाइन: |
पी.ई |
इन्सुलेशन: |
एचडीपीई |
रिप कॉर्ड: |
हाँ |
Cat 6A केबल, CAT6A नेटवर्क केबल, FTP CAT6A केबल, CAT 6A ईथरनेट केबल अनुप्रयोग
यह क्षैतिज केबलिंग में लागू किया जा सकता है, एक दूरसंचार केबलिंग प्रणाली के हिस्से के रूप में जो कार्य क्षेत्र दूरसंचार आउटलेट से वितरण कक्ष में पैच पैनल तक फैली हुई है, और आवासीय केबलिंग में जो उपयोगकर्ता दूरसंचार आउटलेट से पैच पैनल तक फैली हुई है।
उत्पाद की विशेषताएँ

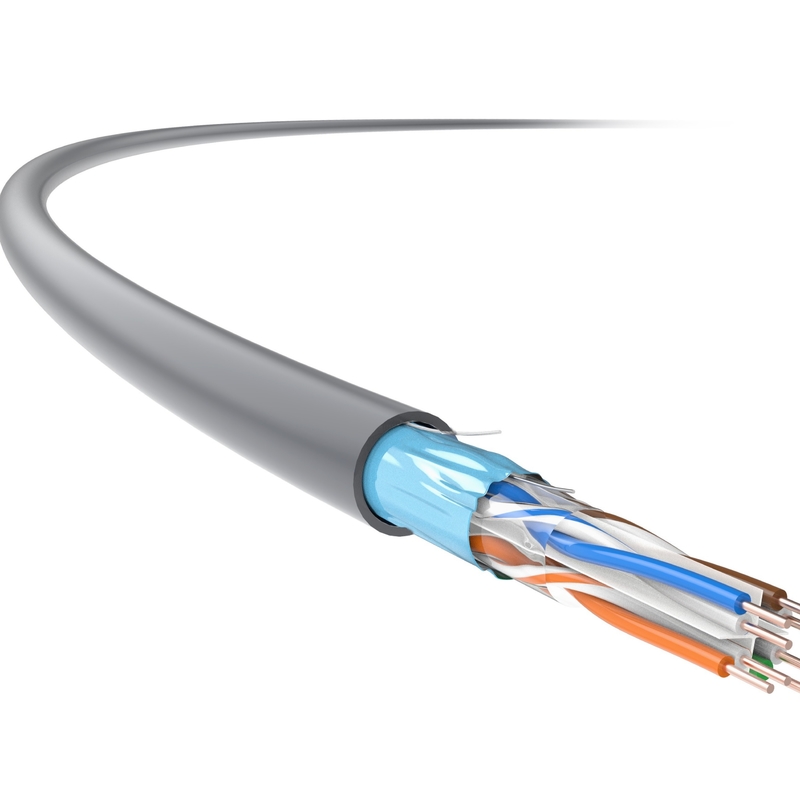

TC का Cat 6A, 23 AWG, 4-पेयर, U/FTP शील्डेड इंडोर केबल अपनाता हैक्रॉस-टाइप स्पलाइन और समग्र एल्यूमीनियम पन्नी शील्ड, क्षीणन, NEXT और ANEXT सहित तकनीकी संकेतकों को अत्यधिक बढ़ाने के लिए अनुकूलित किया गया है, जो GB/T 18015.5 (IEC 61156-5) मानकों में निर्दिष्ट मापदंडों से अधिक है।
यह कुछ में विशेष रूप से उपयोगी हैकठोर विद्युत चुम्बकीय वातावरणजहां उच्च गति और स्थिर केबल संचरण की आवश्यकता होती है।
साथ ही, यह डाटा सेंटर में उच्च संचरण, और नई इमारतों में संरचित संरचित केबलिंग की आवश्यकताओं पर कार्य करता है।
आवेदन मानक
टीआईए/ईआईए568-सी.2
तकनीकी जानकारी
| संचरण प्रदर्शन | कैट.6ए | टीसी | |||||
| आवृत्ति (मेगाहर्ट्ज) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
| आईएल क्षीणन (डीबी/100एम) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
| नियर एंड क्रॉसस्टॉक एटेन्यूएशन (NEXT, dB) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
| नेक्स्ट पावर और पीएस नेक्स्ट (डीबी) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
| समान स्तर दूर-अंत क्रॉसस्टॉक क्षीणन (ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| एसीआर-एफ पावर और पीएस एसीआर-एफ (डीबी) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
| रिटर्न लॉस (आरएल, डीबी) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
टिप्पणियाँ: ऊपर दी गई तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नाममात्र मूल्य) |
4×2×0.57 (एडब्ल्यूजी23)
|
| केबल का बाहरी व्यास (नाममात्र मूल्य) |
7.3 मिमी
|
| वजन (305m, पैकेज के साथ, अंकित मूल्य) |
18 किलो
|
| विद्युत गुण | |
| डीसी प्रतिरोध (20 ℃) |
93.8Ω/किमी
|
| पृथ्वी क्षमता | ≦ 5.6 nF/100m (@1kHz) |
| 100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±15Ω
|
| यांत्रिक विशेषताएं | |
| न्यूनतम मोड़ त्रिज्या (गतिशील) |
29 मिमी
|
| न्यूनतम बेंड त्रिज्या (स्थिर) |
58 मिमी
|
| अधिकतम स्थापना तनाव |
100 एन
|
| एंटी-एक्सट्रूज़न क्षमता | 1000 एन / 10 सेमी |
| ज्वलनशीलता (LSZH) | |
| लौ प्रतिरोध (एकल तार का) | जीबी/टी 18380.12 (आईईसी 60332-1-2) |
| ज्वाला प्रतिरोध (गुच्छेदार तारों का) | जीबी/टी 18380.35 (आईईसी 60332-3-24) |
| धुआँ घनत्व | जीबी/टी 17651 (आईईसी 61034-1/-2) |
| खतरनाक हलोजन गैस | जीबी/टी 17650.1/.2 (आईईसी 60754-1/-2) |
