उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: एफ़टीपी-51-6-4P-T1
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी/टी, एल/सी, मनीग्राम
प्रकार: |
कैट 6 एफ/यूटीपी |
बाहरी जैकेट: |
टीपीयू, काला |
इन्सुलेशन: |
एचडीपीई |
क्रॉस स्पलाइन: |
पी.ई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
23 एडब्ल्यूजी |
निकाशी मार्ग: |
हाँ |
रिप कॉर्ड: |
नहीं |
प्रकार: |
कैट 6 एफ/यूटीपी |
बाहरी जैकेट: |
टीपीयू, काला |
इन्सुलेशन: |
एचडीपीई |
क्रॉस स्पलाइन: |
पी.ई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
23 एडब्ल्यूजी |
निकाशी मार्ग: |
हाँ |
रिप कॉर्ड: |
नहीं |
कैट 6 केबल, कैट 6 नेटवर्क केबल, कैट 6 ईथरनेट केबल, टीपीयू शीथ, आउटडोर एप्लिकेशन
यह कठोर क्षेत्र के वातावरण या इनडोर औद्योगिक वातावरण में लागू किया जा सकता है जहां केबल गुण, जैसे कि घर्षण, जंग, तेल / मौसम / ओजोन प्रतिरोध, बल खींचना, उच्च और निम्न तापमान, अच्छा होना चाहिए।
उत्पाद की विशेषताएँ

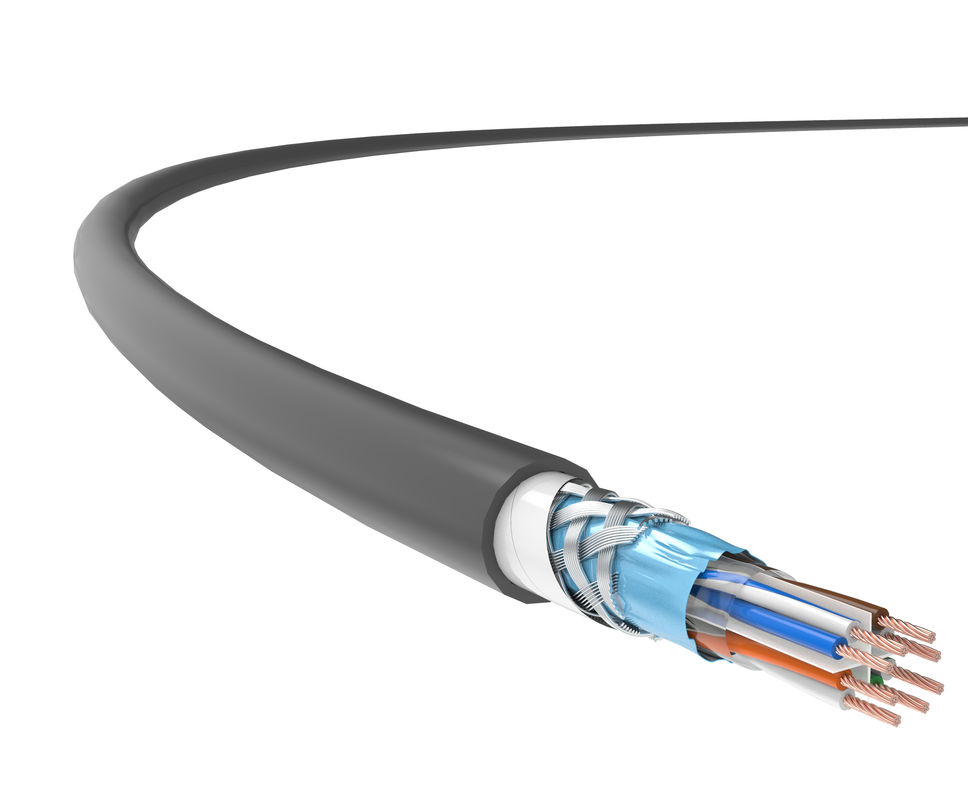

TC का Cat 6, 23 AWG, 4-पेयर शील्डेड टैक्टिकल केबल अपनाता हैक्रॉस-टाइप स्पलाइन और समग्र एल्यूमीनियम पन्नी शील्ड, क्षीणन, NEXT और ANEXT सहित तकनीकी संकेतकों को अत्यधिक बढ़ाने के लिए अनुकूलित।इसका अनूठा टीपीयू जैकेट क्षेत्र, औद्योगिक वातावरण और अन्य कठोर वातावरण के संपर्क में आने पर भी अत्यधिक कुशल डेटा ट्रांसमिशन सुनिश्चित करता है।
इसका प्रदर्शन IEC 61156-5 मानकों में निर्दिष्ट सभी मापदंडों से अधिक है।
और केबल कुछ कठोर विद्युत चुम्बकीय वातावरणों में विशेष रूप से उपयोगी है जहां उच्च गति और स्थिर केबल संचरण की आवश्यकता होती है।
साथ ही, यह नई इमारतों में संरचित केबलिंग के लिए आवश्यकताओं पर कार्य करता है।
आवेदन मानक
आईएसओ/आईईसी 11801
तकनीकी जानकारी
| संचरण प्रदर्शन | बिल्ली .6 | टीसी | |||||
| आवृत्ति (मेगाहर्ट्ज) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| आईएल क्षीणन (डीबी/100एम) | 3.4 | 9.5 | 13.5 | 17.2 | 24.8 | 28 | 31 |
| नियर एंड क्रॉसस्टॉक एटेन्यूएशन (NEXT, dB) | 94 | 77.4 | 69.5 | 72.9 | 65.3 | 61.9 | 62.4 |
| नेक्स्ट पावर और पीएस नेक्स्ट (डीबी) | 73.9 | 69.9 | 61.7 | 64.3 | 59.6 | 61 | 58.6 |
| समान स्तर दूर-अंत क्रॉसस्टॉक क्षीणन (ACR-F, dB) | 108.9 | 99.2 | 90.7 | 107.2 | 82.8 | 77.2 | 74.6 |
| एसीआर-एफ पावर और पीएस एसीआर-एफ (डीबी) | 94.4 | 91.2 | 87.9 | 90.5 | 77 | 73.8 | 70.5 |
| रिटर्न लॉस (आरएल, डीबी) | 37.3 | 37.5 | 37.3 | 31.6 | 23.4 | 24.2 | 22.8 |
टिप्पणियाँ: ऊपर दी गई तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| विद्युत गुण | |
| डीसी प्रतिरोध (20 ℃) |
93.8Ω/किमी
|
| पृथ्वी क्षमता | ≦ 5.6 nF/100m (@1kHz) |
| 100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±15Ω
|
| अनुप्रस्थ रूपांतरण हानि (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| विलंब तिरछा | 25एनएस / 100 मी |
| यांत्रिक विशेषताएं | |
| न्यूनतम मोड़ त्रिज्या (गतिशील) |
32 मिमी
|
| न्यूनतम बेंड त्रिज्या (स्थिर) |
60 मिमी
|
| अधिकतम स्थापना तनाव |
150 एन
|
| एंटी-एक्सट्रूज़न क्षमता | 1000 एन / 10 सेमी |
| ज्वलनशीलता (टीपीयू) | |
| टीपीयू लौ प्रतिरोध | जीबी/टी 18380.12 (आईईसी 60332-1-2) |
