उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: यूटीपी-13-6-4पी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी/टी, एल/सी, मनीग्राम
टाइप: |
कैट 6 यू/यूटीपी |
क्रॉस स्पलाइन: |
पी.ई |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
निकाशी मार्ग: |
नहीं |
रिप कॉर्ड: |
हाँ |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |
टाइप: |
कैट 6 यू/यूटीपी |
क्रॉस स्पलाइन: |
पी.ई |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
निकाशी मार्ग: |
नहीं |
रिप कॉर्ड: |
हाँ |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |

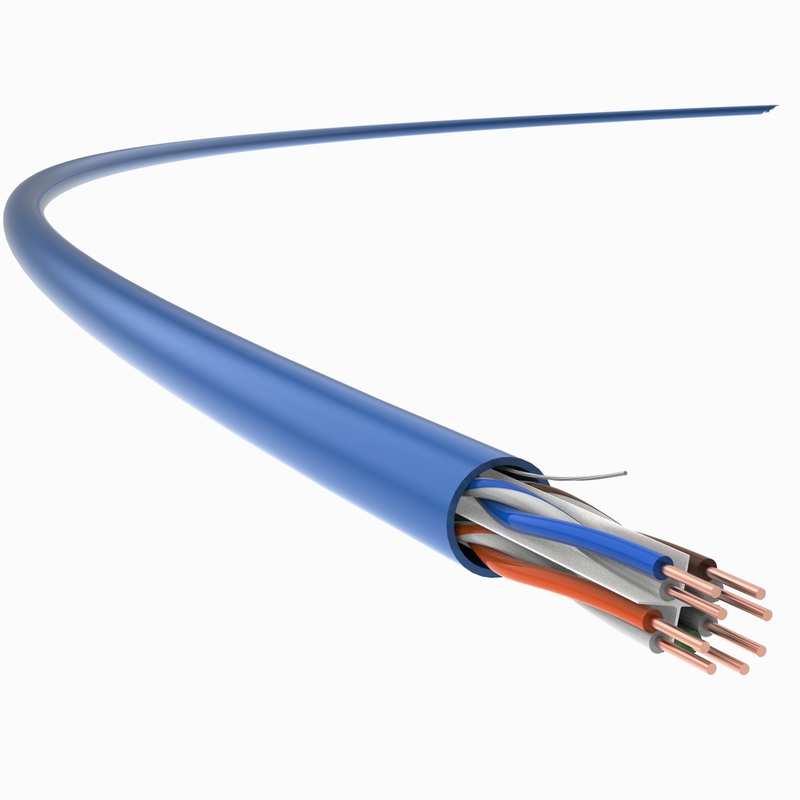

Cat 6 केबल, UTP Cat 6 नेटवर्क केबल, बेयर कॉपर, 24AWG, 0.53mm, PVC जैकेट, इंडोर एप्लीकेशन
यह क्षैतिज केबलिंग में लागू किया जा सकता है, एक दूरसंचार केबलिंग प्रणाली के हिस्से के रूप में जो कार्य क्षेत्र दूरसंचार आउटलेट से वितरण कक्ष में पैच पैनल तक फैली हुई है, और आवासीय केबलिंग में जो उपयोगकर्ता दूरसंचार आउटलेट से पैच पैनल तक फैली हुई है।
टीसी की यूटीपी-13/23 सीरीज, इंडोर कैट 6 अनशील्डेड केबलिंग सिस्टम में निवेश करती हैनए AWG24 कंडक्टर छोटे व्यास के साथ.
उत्पाद की विशेषताएँ
TC का Cat 6, 24 AWG, 4-पेयर, बिना शील्ड वाला इनडोर केबल अपनाता हैउत्कृष्ट क्रॉस-टाइप स्पलाइन, एटेन्यूएशन और NEXT सहित तकनीकी संकेतकों को अत्यधिक बढ़ाने के लिए अनुकूलित किया गया है, जो GB/T 18015.5 (IEC 61156-5) मानकों में निर्दिष्ट मापदंडों से अधिक है और उच्च गति और स्थिर केबल ट्रांसमिशन सुनिश्चित करता है।
इसका छोटा आकार क्षेत्र निर्माण के लिए आसान बनाता है।साथ ही, यह डाटा सेंटर में उच्च संचरण, और नई इमारतों में संरचित केबलिंग के लिए आवश्यकताओं पर कार्य करता है।
आवेदन मानक
जीबी/टी 18233 (आईएसओ/आईईसी 11801);जीबी 50311;टीआईए/ईआईए568-सी.2
तकनीकी जानकारी
| संचरण प्रदर्शन | बिल्ली .6 | टीसी | |||||
| आवृत्ति (मेगाहर्ट्ज) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| आईएल क्षीणन (डीबी/100एम) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
| नियर एंड क्रॉसस्टॉक एटेन्यूएशन (NEXT, dB) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
| नेक्स्ट पावर और पीएस नेक्स्ट (डीबी) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
| समान स्तर दूर-अंत क्रॉसस्टॉक क्षीणन (ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
| एसीआर-एफ पावर और पीएस एसीआर-एफ (डीबी) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
| रिटर्न लॉस (आरएल, डीबी) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
टिप्पणियाँ: ऊपर दी गई तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| विद्युत गुण | |
| डीसी प्रतिरोध (20 ℃) |
95Ω/किमी
|
| पृथ्वी क्षमता | ≦ 5.6 nF/100m (@1kHz) |
| 100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±15Ω
|
| अनुप्रस्थ रूपांतरण हानि (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| विलंब तिरछा | 25एनएस / 100 मी |
| एनवीपी |
65%
|
| पावर ओवर ईथरनेट (पीओई) | IEEE 802.3at के तहत इथरनेट पर बढ़ी हुई पावर |
| यांत्रिक विशेषताएं | |
| न्यूनतम मोड़ त्रिज्या (गतिशील) |
24 मिमी
|
| न्यूनतम बेंड त्रिज्या (स्थिर) |
48 मिमी
|
| अधिकतम स्थापना तनाव |
100 एन
|
| एंटी-एक्सट्रूज़न क्षमता | 1000 एन / 10 सेमी |
| एंटी-शॉक क्षमता | ≥ 10 बार |
| स्थापना तापमान रेंज | -0 ℃ ~ + 40 ℃ |
| कार्य तापमान रेंज | -20 ℃ ~ + 75 ℃ |
| ज्वलनशीलता (पीवीसी) | |
| पीवीसी लौ प्रतिरोध | जीबी/टी 18380.12 (आईईसी 60332-1-2) |
| फायर रेटिंग सीएम | उल 1581 |
