जेली भरा फाइबर ऑप्टिक केबल, जेल भरा ऑप्टिकल केबल, आग प्रतिरोधी फाइबर ऑप्टिक केबल, एसएम / एमएम फाइबर ऑप्टिक केबल आवेदन
ऑप्टिकल फाइबर फायर रेसिस्टेंट केबल का उपयोग इनडोर संरचित केबलिंग के साथ-साथ बाहरी और इनडोर ऑप्टिकल फाइबर वितरण उपकरणों के बीच कनेक्शन में किया जाना है।

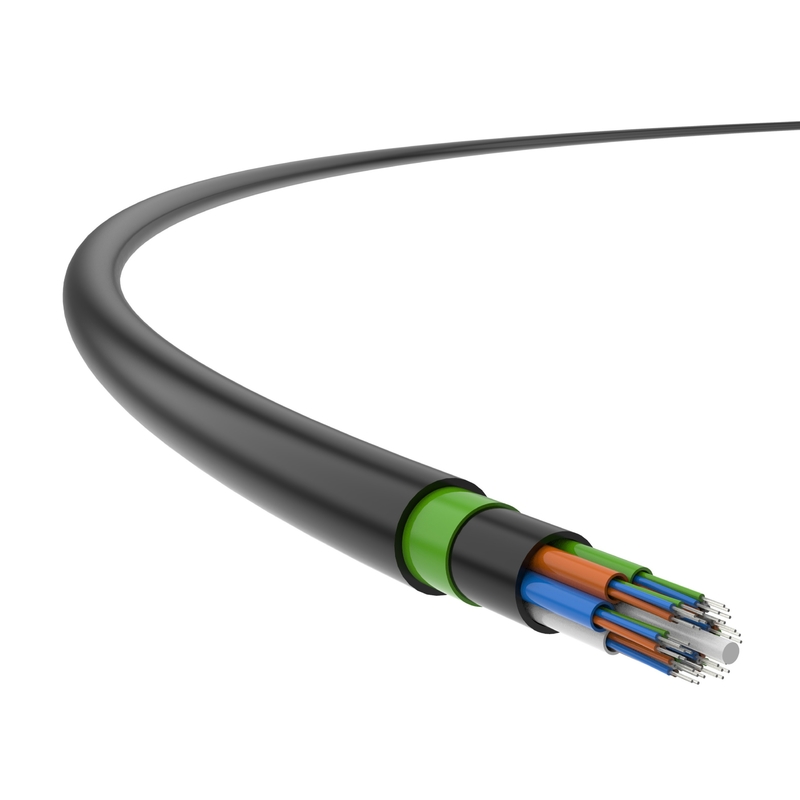

GJFZY53 ऑप्टिकल फाइबर आग प्रतिरोधी केबल के अंदर,250µm फाइबरउच्च मापांक पॉलिएस्टर सामग्री से बने ढीले ट्यूबों में स्थित होते हैं, जो पानी प्रतिरोधी यौगिकों से भरे होते हैं।
ऑप्टिकल फाइबर केबल एक गैर धातु शक्ति सदस्य द्वारा केंद्रित है।कई कोर वाले कुछ ऑप्टिकल फाइबर केबल के लिए,एक पीई परतबाहर जोड़ा जाना चाहिए।
ढीली ट्यूब स्ट्रेंथ मेंबर के चारों ओर एक कॉम्पैक्ट और सर्कुलर केबल कोर में फंसे हुए हैं।कोर के बाहर, लौ रिटार्डेंट इनर जैकेट की एक परत को बाहर निकाला जाता है।पीएसपी कवचइसके बाद पॉलीथीन (पीई) बाहरी जैकेट को बाहर निकालने से पहले इसे लंबे समय तक लगाया जाता है।
उत्पाद की विशेषताएँ
आवेदन मानक
वाईडी/टी 1258.4;आईसीईए- 596;जीआर-409;आईईसी 60794;आईईसी 60331-25
रंग कोड (2-12 कोर) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 1 1 | 12 |
नीला | संतरा | हरा | भूरा | स्लेट | सफेद | लाल | काला | पीला | बैंगनी | गुलाब | पानी |
ज्योति प्रतिरोध |
एकल तार के लिए ज्वलनशीलता मानक: | जीबी/टी 18380.12- 2008 |
गुच्छेदार तारों के लिए ज्वलनशीलता मानक: | जीबी/टी 18380.35- 2008 |
जैकेट: 50 मिमी लंबी केबल छीलें, खाली जैकेट को क्षैतिज रूप से रखें और अल्कोहल लैंप का उपयोग करके 4-5 सेकंड के लिए जलाएं;आग के स्रोत को हटा दिए जाने के बाद, यह 2 सेकंड से भी कम समय में बुझ जाता है;
|
तकनीकी जानकारी
ऑप्टिकल गुण | ||||||
ऑप्टिकल का प्रकार रेशा |
क्षीणन | इंजेक्शन बैंडविड्थ (ओएफएल) |
प्रभावी मोडल बैंडविड्थ |
10 ईथरनेट लिंक लंबाई एसएक्स |
न्यूनतम।मुड़ी हुई बहिः प्रकोष्ठिका (मिमी) |
|
1310एनएम/1550एनएम | 850/1300nm | 850nm | 850nm | |||
विशिष्ट मान (डीबी/किमी) | मैक्स।मान (डीबी/किमी) | मेगाहर्ट्ज · किमी | मेगाहर्ट्ज · किमी | |||
एसएम 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
850nm/1300nm | ||||||
विशिष्ट मूल्य (डीबी/किमी) |
मैक्स।मूल्य (डीबी/किमी) |
|||||
MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | 500/500 | / | 150 | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | 1500/500 | 2000 | 300 | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | 3500/500 | 4700 | 550 | 30 |
संरचना निर्दिष्टीकरण | ||||
फाइबर मायने रखता है | वजन (किलो/किमी) | अनुमत तन्यता ताकत लॉन्ग टर्म / शॉर्ट टर्म, नहीं |
अनुमत क्रश प्रतिरोध लॉन्ग टर्म / शॉर्ट टर्म, एन / 100 मिमी |
मुड़ी हुई बहिः प्रकोष्ठिका गतिशील / स्थिर, मिमी |
6~36 | 239 | 400/1000 | 1000/3000 | 20डी/10डी |
48~60 | 260 | 400/1000 | 1000/3000 | 20डी/10डी |
72 | 277 | 400/1000 | 1000/3000 | 20डी/10डी |
96 | 329 | 400/1000 | 1000/3000 | 20डी/10डी |
