उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: GYTA
भुगतान और शिपिंग शर्तें
आवेदन: |
घर के बाहर |
फाइबर प्रकार: |
Singlemode / बहुपद्वति |
फाइबर नं।: |
2-144 |
जैकेट की मोटाई: |
१.५० |
ढीली ट्यूब की मोटाई: |
०.२८ |
एल्यूमिनियम बेल्ट: |
0.20 ± 0.01 |
बेंड त्रिज्या, मिमी: |
Static: 10D; स्टेटिक: 10 डी; Dynamic: 20D गतिशील: 20D |
मानक मेट: |
YD/T 901, IEC 60793, SO/IEC11801 |
आवेदन: |
घर के बाहर |
फाइबर प्रकार: |
Singlemode / बहुपद्वति |
फाइबर नं।: |
2-144 |
जैकेट की मोटाई: |
१.५० |
ढीली ट्यूब की मोटाई: |
०.२८ |
एल्यूमिनियम बेल्ट: |
0.20 ± 0.01 |
बेंड त्रिज्या, मिमी: |
Static: 10D; स्टेटिक: 10 डी; Dynamic: 20D गतिशील: 20D |
मानक मेट: |
YD/T 901, IEC 60793, SO/IEC11801 |

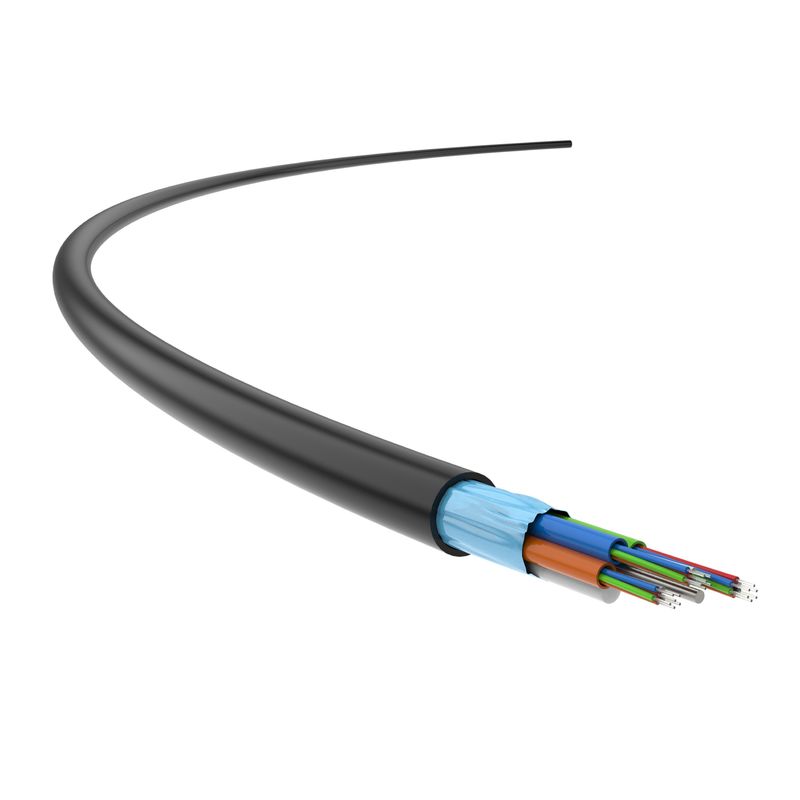

एल्यूमिनियम बख़्तरबंद फाइबर ऑप्टिक केबल, फंसे ढीली ट्यूब फाइबर ऑप्टिक केबल आवेदन:
एल्यूमीनियम बख़्तरबंद फाइबर ऑप्टिक केबल, फंसे हुए ढीले ट्यूब फाइबर ऑप्टिक केबल का उपयोग मुख्य रूप से बाहरी फाइबर कनेक्शन के साथ-साथ रीढ़ की हड्डी और लिंक ब्रिज कनेक्शन के निर्माण के लिए किया जाता है।
ऑप्टिकल फाइबर एल्यूमीनियम बख़्तरबंद केबल के अंदर, 250μm (सिंगलमोड या मल्टीमोड) फाइबरउच्च मापांक पॉलिएस्टर सामग्री से बने ढीले ट्यूबों में स्थित होते हैं, जो पानी प्रतिरोधी यौगिकों से भरे होते हैं।ऑप्टिकल फाइबर केबल एक धातु शक्ति सदस्य द्वारा केंद्रित है।कई कोर वाले कुछ ऑप्टिकल फाइबर केबल्स के लिए, एक पीई परत को बाहर जोड़ा जाना चाहिए।ढीली ट्यूब (और फिलर्स) स्ट्रेंथ मेंबर के चारों ओर एक कॉम्पैक्ट और सर्कुलर केबल कोर में फंसे होते हैं, जिसके अंदर पानी प्रतिरोधी घटकों से भरा होता है।पॉलीथीन (पीई) जैकेट के ऊपर से बाहर निकलने से पहले एपीएल कवच को अनुदैर्ध्य रूप से लगाया जाता है।
उत्पाद की विशेषताएँ
आवेदन मानक
YD/T 901, IEC 60793, SO/IEC11801
| रंग कोड (2-12 कोर) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 1 1 | 12 |
| नीला | संतरा | हरा | भूरा | स्लेट | सफेद | लाल | काला | पीला | बैंगनी | गुलाब | पानी |
| ज्योति प्रतिरोध |
एकल तार के लिए ज्वलनशीलता मानक: | जीबी/टी 18380.12- 2008 |
गुच्छेदार तारों के लिए ज्वलनशीलता मानक: | जीबी/टी 18380.35- 2008 |
|
जैकेट: 50 मिमी लंबी केबल छीलें, खाली जैकेट को क्षैतिज रूप से रखें और अल्कोहल लैंप का उपयोग करके 4-5 सेकंड के लिए जलाएं;आग के स्रोत को हटा दिए जाने के बाद, यह 2 सेकंड से भी कम समय में बुझ जाता है;
|
||||
टेक्निकल डिटेल
| ऑप्टिकल गुण | ||||||
| ऑप्टिकल का प्रकार रेशा |
क्षीणन | इंजेक्शन बैंडविड्थ (ओएफएल) |
प्रभावी मोडल बैंडविड्थ |
10 ईथरनेट लिंक लंबाई एसएक्स |
न्यूनतम।मुड़ी हुई बहिः प्रकोष्ठिका (मिमी) |
|
| १३१०एनएम/१५५०एनएम | 850/1300nm | 850nm | 850nm | |||
| विशिष्ट मान (डीबी/किमी) | मैक्स।मान (डीबी/किमी) | मेगाहर्ट्ज · किमी | मेगाहर्ट्ज · किमी | |||
| एसएम 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| विशिष्ट मूल्य (डीबी/किमी) |
मैक्स।मूल्य (डीबी/किमी) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | २००/५०० | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ५००/५०० | / | १५० | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | 1500/500 | 2000 | ३०० | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ३५००/५०० | 4700 | ५५० | 30 |
| संरचना निर्दिष्टीकरण | |||||||
| कोर की मात्रा | ढीली ट्यूब के कोर | ताकत सदस्य | ढीली ट्यूब का बाहरी व्यास | ढीली ट्यूब की मोटाई | एल्यूमिनियम बेल्ट | जैकेट की मोटाई (मिमी) | ऑप्टिकल फाइबर की बाहरी जैकेट (मिमी) |
| 2～30 | 6 | 1.30*1±0.1 | 1.60 | 0.28 | 0.20 ± 0.01 | १.५० | 8.3 ± 0.3 |
| 32～36 | 6 | 1.60*1±0.1 | 1.60 | 0.28 | 0.20 ± 0.01 | १.५० | 8.6 ± 0.3 |
| 38～60 | 12 | 1.50*1±0.1 | 1.60 | 0.28 | 0.20 ± 0.01 | १.५० | 8.8 ± 0.3 |
| 72 | 12 | 1.80*1±0.1 | 1.60 | 0.28 | 0.20 ± 0.01 | १.५० | 9.2 ± 0.3 |
| ९६ | 12 | 2.0/3.3*1±0.2 | 1.60 | 0.28 | 0.20 ± 0.01 | १.५० | 10.8 ± 0.3 |
| १२० | 12 | 2.0/4.4*1±0.2 | 1.60 | 0.28 | 0.22 ± 0.01 | १.५० | १२.१ ± ०.३ |
| 144 | 12 | 2.0/5.8*1±0.2 | 1.60 | 0.28 | 0.22 ± 0.01 | १.५० | 13.5 ± 0.3 |
| यांत्रिक विशेषताएं | |||
| नहीं। | नाम | आवश्यकताएं | |
| 1 | अनुमत तन्यता ताकत, एन | लघु अवधि | 1500 |
| दीर्घकालिक | 600 | ||
| 2 | अनुमत क्रश प्रतिरोध, एन / 100 मिमी | लघु अवधि | 1000 |
| दीर्घकालिक | 300 | ||
| 3 | बेंड त्रिज्या, मिमी | स्थिर | १०डी |
| गतिशील | 20डी | ||
