हाई लाइट
टीसी रोश फाइबर ऑप्टिक केबल
,टीसी 1300 एनएम फाइबर ऑप्टिक केबल
,1300 एनएम ओम 3 मल्टीमोड फाइबर
-
शून्य फैलाव तरंग दैर्ध्य१२९५-१३२० एनएम
-
आंशिक असंबद्धताB 0.1 डीबी
-
क्षीणन असमानताB 0.1 डीबी
-
कोर व्यास५० ± २.५ माइक्रोन
-
कोर गैर-परिपत्रता≤6.0%
-
क्लैडिंग व्यास125 ± 1 माइक्रोन
-
तनाव परीक्षण9.0 एन
-
गतिशील थकान पैरामीटर25
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामTC
-
मॉडल संख्याOM3 मल्टीमोड

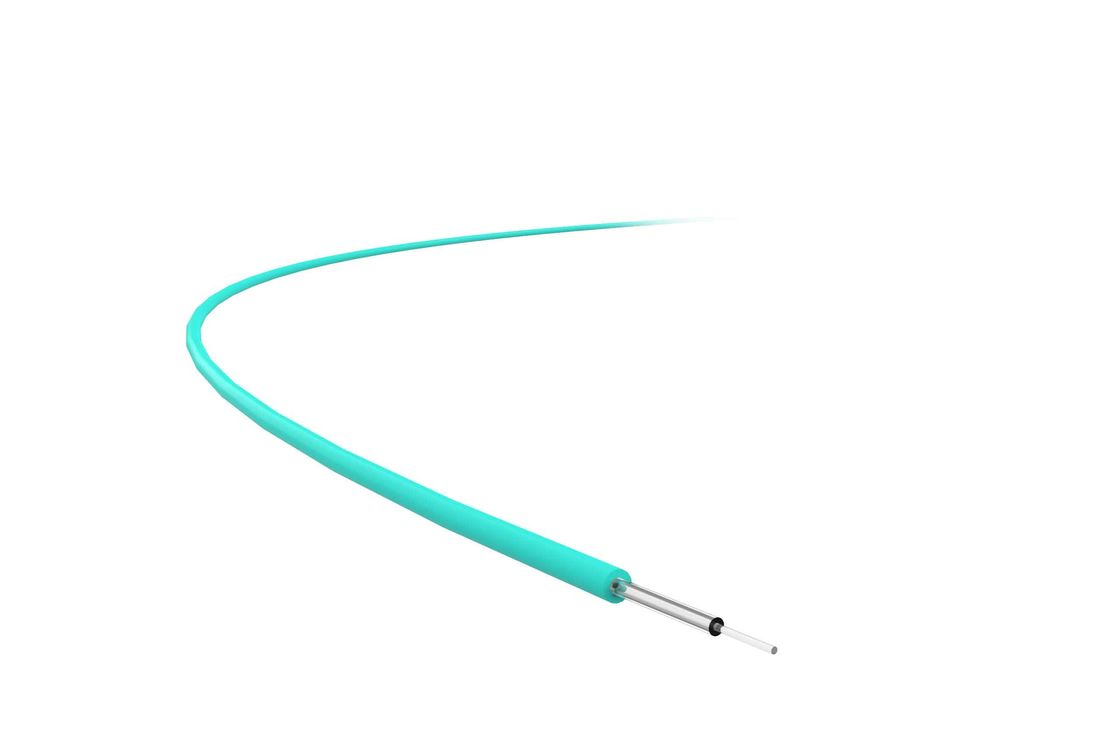

ग्रेडेड इंडेक्स फाइबर ऑप्टिक केबल 1300nm Om3 मल्टीमोड फाइबर
उत्पाद व्यवहार्यता
50/125μm OM3 फाइबर एक ग्रेडेड-इंडेक्स मल्टीमोड प्रकार की विशेषता है एक 50μm कोर व्यास और एक 125μm क्लैडिंग व्यास.
यह OM2 फाइबर के आधार पर 850nn तरंग दैर्ध्य पर वर्टिकल-कैविटी सरफेस-एमिटिंग लेजर (VCSEL) को व्यापक रूप से अनुकूलित किया गया है, और डिफरेंशियल मोडल डिले (DMD) टेस्ट पास करता है ताकि उच्च बैंडविड्थ और कम क्षीणन प्राप्त हो सके, और कम दूरी की उच्च का एहसास हो सके डेटा दर संचरण (10GBase-SR 300m, 40GBase-SR4 और 100GBase-SR10 100m के समर्थन में OM3 फाइबर)।
फाइबर फाइबर ऑप्टिक केबल की विभिन्न संरचनाओं के लिए उपयुक्त है, जैसे कि रिबन फाइबर केबल, फंसे हुए ढीले ट्यूब केबल, स्लॉटेड कोर फाइबर केबल, सेंट्रल-ट्यूब फाइबर ऑप्टिक केबल, तंग बफर फाइबर ऑप्टिक केबल, आदि, और यह अन्य के साथ संगत है फाइबर जो विभिन्न विनिर्माण तकनीकों का उपयोग करते हैं।
उत्पाद की विशेषताएँ
फाइबर के लिए आदर्श है 850nn और 1300nm ऑपरेटिंग तरंग दैर्ध्य;यह कम क्षीणन और उच्च बैंडविड्थ के साथ वर्टिकल-कैविटी सरफेस-एमिटिंग लेजर (वीसीएसईएल) का अनुकूलन करता है;इसकी कोटिंग सुरक्षा और कांच की संपत्ति उत्कृष्ट प्रदर्शन का आनंद लेती है।
टेक्निकल डिटेल
| ऑप्टिकल गुण | शर्तेँ | मूल्य | इकाई |
| क्षीणन | 850nm | 2.80 | डीबी/किमी |
| १३००एनएम | 0.60 | डीबी/किमी | |
| इंजेक्शन बैंडविड्थ | 850nm | 200 | मेगाहर्ट्ज.किमी |
| १३००एनएम | 500 | मेगाहर्ट्ज.किमी | |
| संख्यात्मक एपर्चर (एनए) |
0.200 ± 0.015
|
||
| समूह अपवर्तक सूचकांक | 850nm |
१.४८२
|
|
| १३००एनएम |
१.४७७
|
||
| शून्य फैलाव तरंग दैर्ध्य |
1295-1320nm
|
||
| शून्य फैलाव ढलान |
1295nm -1300nm
|
0.001 | पीएस/(एनएम · किमी) |
|
1300nm-1320nm
|
0.11 | पीएस/(एनएम · किमी) | |
| मैक्रोबेंड लॉस, 100 सर्किल, 37.5 मिमी त्रिज्या | 850nm | 0.50 | डीबी |
| १३००एनएम | 0.50 | डीबी | |
| बैक स्कैटरिंग (1300nm) | शर्तेँ | मूल्य | इकाई |
| आंशिक असंबद्धता | 0.1 | डीबी | |
| क्षीणन असमानता | 0.1 | डीबी | |
| द्वि-दिशा और बैक स्कैटरिंग के विभिन्न मूल्य | 0.1 | डीबी/किमी |
| ज्यामितीय गुण | शर्तेँ | मूल्य | इकाई |
| कोर व्यास |
50 ± 2.5
|
सुक्ष्ममापी | |
| कोर गैर-परिपत्रता | 6.0 | % | |
| क्लैडिंग व्यास | 125±1 | सुक्ष्ममापी | |
| क्लैडिंग नॉन-सर्कुलरिटी | 2.0 | % | |
| कोर/क्लैडिंग एकाग्रता विचलन | 1.5 | सुक्ष्ममापी | |
| कोटिंग व्यास | 245 ± 10 | सुक्ष्ममापी | |
| क्लैडिंग / कोटिंग एकाग्रता विचलन | 12.0 | सुक्ष्ममापी |
| पर्यावरण गुण (850nm और 1300nm) | शर्तेँ | मूल्य | इकाई |
| तापमान का अतिरिक्त क्षीणन | 0.15 | डीबी/किमी | |
| तापमान और आर्द्रता सर्कल का अतिरिक्त क्षीणन | 0.20 | डीबी/किमी | |
| विसर्जन उम्र बढ़ने का अतिरिक्त क्षीणन | 0.20 | डीबी/किमी | |
| हाइड्रोथर्मल ताप का अतिरिक्त क्षीणन | 0.20 | डीबी/किमी | |
| ड्राई हीट एजिंग | 0.20 | डीबी/किमी |
| यांत्रिक विशेषताएं | शर्तेँ | मूल्य | इकाई |
| तनाव परीक्षण | 9.0 | एन | |
| मैक्रोबेंड अतिरिक्त नुकसान | 850nm | 0.5 | डीबी |
| कोटिंग स्ट्रिपिंग फोर्स | विशिष्ट औसत मूल्य | १.४ | एन |
| शिखर मूल्य | 1.3 8.9 | एन | |
| गतिशील थकान पैरामीटर (एनडी) | 25 | ||
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
