उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
मॉडल संख्या: OM5 मल्टीमोड
भुगतान और शिपिंग शर्तें
शून्य फैलाव तरंग दैर्ध्य: |
1295-1320 एनएम |
आंशिक विच्छेदन: |
≤ 0.1 डीबी |
क्षीणता अमानवीयता: |
≤ 0.1 डीबी |
कोर व्यास: |
50 ± 2.5 माइक्रोन |
Core Non-Circularity: |
≤ 5.0 % |
Cladding Diameter: |
125±1 μm |
तनाव परीक्षण: |
≥ 9.0 एन |
गतिशील थकान पैरामीटर: |
≥ 25 |
शून्य फैलाव तरंग दैर्ध्य: |
1295-1320 एनएम |
आंशिक विच्छेदन: |
≤ 0.1 डीबी |
क्षीणता अमानवीयता: |
≤ 0.1 डीबी |
कोर व्यास: |
50 ± 2.5 माइक्रोन |
Core Non-Circularity: |
≤ 5.0 % |
Cladding Diameter: |
125±1 μm |
तनाव परीक्षण: |
≥ 9.0 एन |
गतिशील थकान पैरामीटर: |
≥ 25 |
उत्पाद अनुप्रयोग

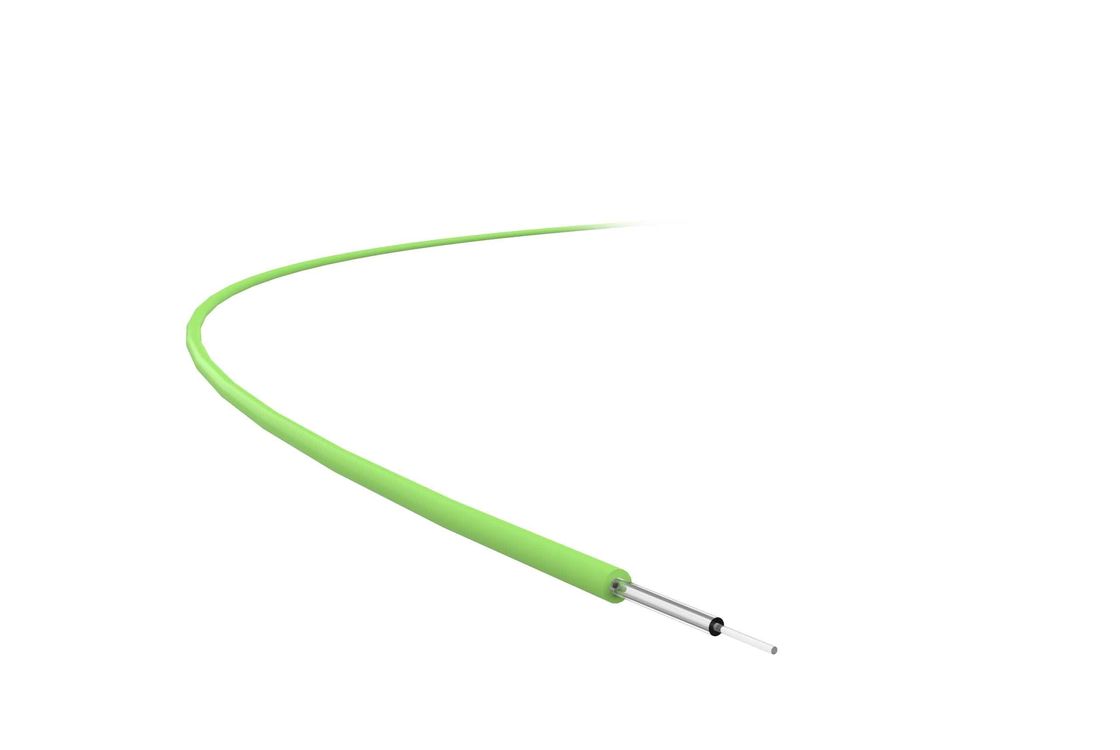

50/125μm OM5 फाइबर नवीनतम ग्रेडेड-इंडेक्स मल्टीमोड प्रकार है जिसमेंएक 50μm कोर व्यास और एक 125μm cladding व्यास के साथ.
953nm की प्रभावी मॉडल बैंडविड्थ (EMB) आवश्यकता को बढ़ाया गया है। OM5, जिसे वाइडबैंड मल्टीमोड फाइबर (WBMMF) के रूप में जाना जाता है, समर्थन करता है150 मीटर ट्रांसमिशनSWDM प्रौद्योगिकी पर आधारित (850nm, 880nm, 910nm, और940nm तरंग दैर्ध्य) ।
उत्पाद की विशेषताएं
फाइबर के लिए आदर्श है850nm, 880nm, 910nm,और 940nm (SWDM) परिचालन तरंग दैर्ध्य तथाइसकी कम मंदता और उच्च बैंडविड्थ IEEE802.3z गीगाबिट ईथरनेट ट्रांसमिशन के लिए अनुकूलित हैं और इसकी कोटिंग सुरक्षा और ग्लास गुणों का आनंद लेते हैंउत्कृष्ट प्रदर्शन।
तकनीकी विवरण
| ऑप्टिकल गुण | शर्तें | डेटा | इकाई |
| कमजोरी | 850 एनएम | ≤2.30 | डीबी/किमी |
| 953nm | ≤1.70 | डीबी/किमी | |
| 1300nm | ≤0.60 | डीबी/किमी | |
| इंजेक्शन बैंडविड्थ | 850 एनएम | ≥3500 | MHz.km |
| 953nm | ≥1850 | MHz.km | |
| 1300nm | ≥500 | MHz.km | |
| 400Gb/s ईथरनेट की लंबाई | 150 | m | |
| संख्यात्मक एपर्चर (NA) | 0.200 ±0.015 | ||
| समूह अपवर्तक सूचकांक | 850 एनएम | 1.482 | |
| 1300nm | 1.477 | ||
| शून्य फैलाव तरंग दैर्ध्य | 1295-1320nm | ||
| शून्य फैलाव ढलान | 1295nm -1300nm | ≤0.001 | ps/(nm·km) |
| 1300nm-1320nm | ≤0.11 | ps/(nm·km) | |
| मैक्रोबेंड हानि, 2 सर्कल, 15 मिमी त्रिज्या | 850 एनएम | ≤0.10 | डीबी |
| 1300nm | ≤0.11 | डीबी | |
| वापस फैलाव (1300 एनएम) | शर्तें | मूल्य | इकाई |
| आंशिक विराम | ≤0.1 | डीबी | |
| कमजोरी असमानता | ≤0.1 | डीबी | |
| द्वि-दिशात्मक और बैक स्कैटरिंग के अलग-अलग मूल्य | ≤0.1 | डीबी/किमी |
| ज्यामितीय गुण | शर्तें | मूल्य | इकाई |
| कोर व्यास |
50±25
|
μm | |
| कोर गैर-सर्कुलर | ≤5.0 | % | |
| आवरण व्यास | 125±1 | μm | |
| नॉन-सर्कुलर | ≤2.0 | % | |
| कोर/क्लेडिंग एकाग्रता विचलन | ≤1.5 | μm | |
| कोटिंग व्यास | 245±10 | μm | |
| आवरण/कोटिंग एकाग्रता विचलन | ≤120 | μm |
| पर्यावरण गुण (850nm और 1300nm) | शर्तें | मूल्य | इकाई |
| तापमान का अतिरिक्त कम होना | ≤0.1 | डीबी/किमी | |
| तापमान और आर्द्रता चक्र का अतिरिक्त क्षीणन | ≤0.1 | डीबी/किमी | |
| विसर्जन वृद्धावस्था को और कम करना | ≤0.20 | डीबी/किमी | |
| हाइड्रोथर्मल हीटिंग की अतिरिक्त कमजोरी | ≤0.20 | डीबी/किमी | |
| सूखी गर्मी से बुढ़ापा | ≤0.20 | डीबी/किमी |
| यांत्रिक गुण | शर्तें | मूल्य | इकाई |
| तनाव परीक्षण | ≥90 | एन | |
| मैक्रोबेंड अतिरिक्त हानि | 850 एनएम | ≤0.5 | डीबी |
| कोटिंग स्ट्रिपिंग फोर्स | विशिष्ट औसत मूल्य | 1.4 | एन |
| शिखर मूल्य | ≥1.3 ≤8.9 | एन | |
| गतिशील थकान पैरामीटर (Nd) | ≥25 | ||
