उत्पाद व्यवहार्यता

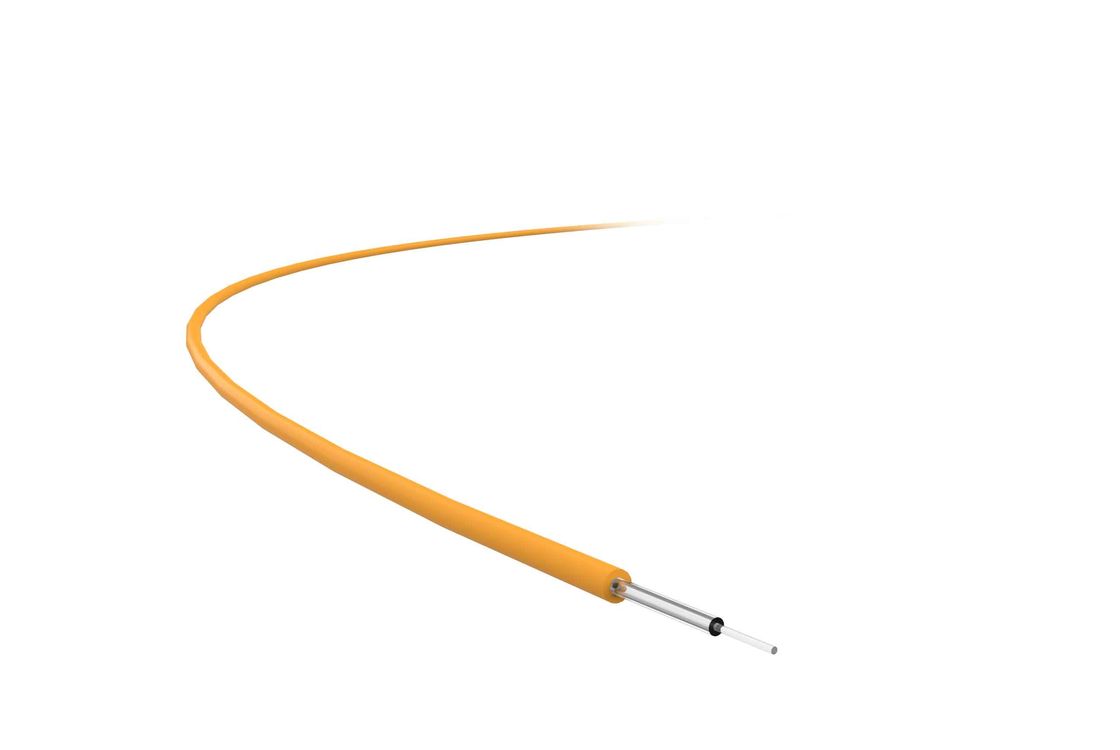

50/125μm OM2 फाइबर एक ग्रेडेड-इंडेक्स मल्टीमोड प्रकार की विशेषता है एक 50μm कोर व्यास और एक 125μm क्लैडिंग व्यास, पर प्रदर्शन के लिए व्यापक रूप से अनुकूलित 850nn और 1300nm ऑपरेटिंग तरंग दैर्ध्य.
फाइबर के सभी संकेतक दुनिया के उन्नत स्तर पर पहुंच गए हैं।इसकी उच्च बैंडविड्थ और कम क्षीणन के लिए धन्यवाद, यह 850 एनएम और 1300 एनएम पर उपयोग को संतुष्ट कर रहा है, और स्थानीय क्षेत्र नेटवर्क (लैन), वीडियो ट्रांसमिशन, ऑडियो ट्रांसमिशन, डेटा ट्रांसमिशन और कई अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
इसके प्रकाश स्रोत के रूप में लेजर और प्रकाश उत्सर्जक डायोड (एलईडी) के साथ, फाइबर IEEE802.3z गीगाबिट ईथरनेट के लिए काफी व्यावहारिक है।इसके अलावा, इसकी एमसीवीडी विनिर्माण तकनीक अपवर्तक सूचकांक वितरण पर बेहतर स्थिरता और अधिक सटीक नियंत्रण सुनिश्चित करती है।फाइबर फाइबर ऑप्टिक केबल की विभिन्न संरचनाओं के लिए लागू होता है, जैसे कि रिबन फाइबर केबल, फंसे हुए ढीले ट्यूब केबल, स्लॉटेड कोर फाइबर केबल, सेंट्रल-ट्यूब फाइबर ऑप्टिक केबल, तंग बफर फाइबर ऑप्टिक केबल, आदि, और यह अन्य फाइबर के साथ संगत है विभिन्न विनिर्माण प्रौद्योगिकियों के साथ।
उत्पाद की विशेषताएँ
फाइबर के लिए उपयुक्त है 850nn और 1300nm ऑपरेटिंग तरंग दैर्ध्य;इसकी कम क्षीणन और उच्च बैंडविड्थ IEEE802.3z गीगाबिट ईथरनेट ट्रांसमिशन के लिए अनुकूलित हैं;इसकी कोटिंग सुरक्षा और कांच की संपत्ति उत्कृष्ट प्रदर्शन का आनंद लेती है।
टेक्निकल डिटेल
ऑप्टिकल गुण | शर्तेँ | मूल्य | इकाई |
क्षीणन | 850nm | 2.80 | डीबी/किमी |
१३००एनएम | 0.60 | डीबी/किमी | |
इंजेक्शन बैंडविड्थ | 850nm | 200 | मेगाहर्ट्ज.किमी |
१३००एनएम | 500 | मेगाहर्ट्ज.किमी | |
संख्यात्मक एपर्चर (एनए) |
0.200 ± 0.015
|
||
समूह अपवर्तक सूचकांक | 850nm |
१.४८२
|
|
१३००एनएम |
१.४७७
|
||
शून्य फैलाव तरंग दैर्ध्य |
1295-1320nm
|
||
शून्य फैलाव ढलान |
1295nm -1300nm
|
0.001 | पीएस/(एनएम · किमी) |
1300nm-1320nm
|
0.11 | पीएस/(एनएम · किमी) | |
मैक्रोबेंड लॉस, 100 सर्किल, 37.5 मिमी त्रिज्या | 850nm | 0.50 | डीबी |
१३००एनएम | 0.50 | डीबी |
बैक स्कैटरिंग (1300nm) | शर्तेँ | मूल्य | इकाई |
आंशिक असंबद्धता | 0.1 | डीबी | |
क्षीणन असमानता | 0.1 | डीबी | |
द्वि-दिशा और बैक स्कैटरिंग के विभिन्न मूल्य | 0.1 | डीबी/किमी |
ज्यामितीय गुण | शर्तेँ | मूल्य | इकाई |
कोर व्यास |
50 ± 2.5
|
सुक्ष्ममापी | |
कोर गैर-परिपत्रता | 6.0 | % | |
क्लैडिंग व्यास | 125±1 | सुक्ष्ममापी | |
क्लैडिंग नॉन-सर्कुलरिटी | 2.0 | % | |
कोर/क्लैडिंग एकाग्रता विचलन | 1.5 | सुक्ष्ममापी | |
कोटिंग व्यास | 245 ± 10 | सुक्ष्ममापी | |
क्लैडिंग / कोटिंग एकाग्रता विचलन | 12.0 | सुक्ष्ममापी |
पर्यावरण गुण (850nm और 1300nm) | शर्तेँ | मूल्य | इकाई |
तापमान का अतिरिक्त क्षीणन | 0.15 | डीबी/किमी | |
तापमान और आर्द्रता सर्कल का अतिरिक्त क्षीणन | 0.20 | डीबी/किमी | |
विसर्जन उम्र बढ़ने का अतिरिक्त क्षीणन | 0.20 | डीबी/किमी | |
हाइड्रोथर्मल ताप का अतिरिक्त क्षीणन | 0.20 | डीबी/किमी | |
ड्राई हीट एजिंग | 0.20 | डीबी/किमी |
यांत्रिक विशेषताएं | शर्तेँ | मूल्य | इकाई |
तनाव परीक्षण | 9.0 | एन | |
मैक्रोबेंड अतिरिक्त नुकसान | 850nm | 0.5 | डीबी |
कोटिंग स्ट्रिपिंग फोर्स | विशिष्ट औसत मूल्य | १.४ | एन |
शिखर मूल्य | 1.3 8.9 | एन | |
गतिशील थकान पैरामीटर (एनडी) | 25 |
