उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: एफ़टीपी-11-5-
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम
प्रकार: |
श्रेणी 5 F/UTP |
पॉलिएस्टर बेल्ट: |
पालतू |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
रिप कॉर्ड: |
हाँ |
निकाशी मार्ग: |
हाँ |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |
प्रकार: |
श्रेणी 5 F/UTP |
पॉलिएस्टर बेल्ट: |
पालतू |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
रिप कॉर्ड: |
हाँ |
निकाशी मार्ग: |
हाँ |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |

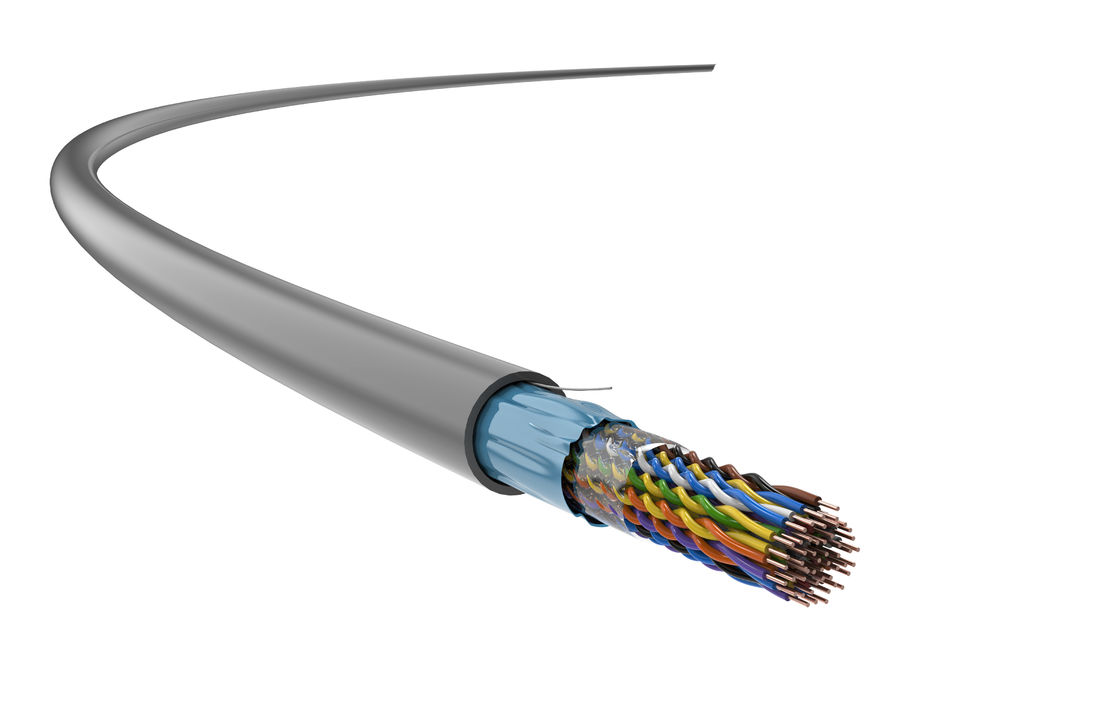

श्रेणी 5 टेलीफोन केबल, एफटीपी टेलीफोन केबल, इनडोर टेलीफोन केबल, मल्टी-पियर टेलीफोन केबल एप्लिकेशन
यह मुख्य रूप से रीढ़ की हड्डी की आवाज प्रणाली में उपयोग की जाने वाली दूरसंचार केबलिंग प्रणाली में रीढ़ की हड्डी की आवाज और डेटा संकेतों के लिए संचरण प्रदान करता है।
बहु-जोड़ी केबल, रीढ़ की हड्डी के निर्माण के लिए महत्वपूर्ण है, जब 110 पैच पैनलों से जुड़ा होता है, तो यह प्राप्त कर सकता हैआवाज के 16MHZ और डेटा के प्रसारण और वितरण के 100MHz.
उत्पाद की विशेषताएं
टीसी का कैट 5 सिक्योर्ड मल्टी-पियर केबललेय घनत्व को बढ़ाता है, उच्च गुणवत्ता वाली एचडीपीई सामग्री को इन्सुलेशन परत जैकेट में निवेश करता है, और है100 मेगाहर्ट्ज़ की कार्य आवृत्ति, मुख्य रूप से आवाज संचरण, 10Base-T/100Base-T नेटवर्क अनुप्रयोगों के लिए प्रयोग किया जाता है।
अनुप्रयोग मानक
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
तकनीकी विवरण
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नामिक मूल्य) |
0.5mm ((AWG24)
|
|
केबल विन्यास
|
मानक 16 जोड़ी, 25 जोड़ी प्रदान करना
|
| विद्युत गुण | |
| डीसी प्रतिरोध (20°C) |
95Ω/किमी
|
| पृथ्वी की क्षमता | 5.6 nF/100m (@1kHz) |
| 100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±15Ω
|
| पारवर्ती रूपांतरण हानि (TCL) |
आवश्यक नहीं
|
| विलंब विकृति |
45 एनएस/100 मीटर
|
| एनवीपी |
69%
|
|
पावर ओवर ईथरनेट (पीओई)
|
IEEE 802.3at के तहत उन्नत पावर ओवर ईथरनेट
|
| यांत्रिक गुण | |
| न्यूनतम झुकने की त्रिज्या (गतिशील) |
4D (D= बाहरी व्यास)
|
| न्यूनतम झुकाव त्रिज्या (स्थिर) |
8D (D= बाहरी व्यास)
|
| अधिकतम स्थापना तनाव |
25एन*पी (पी= जोड़ी मात्रा)
|
| एंटी-एक्स्ट्रुजन क्षमता |
1000N/10cm
|
| आघात प्रतिरोधी क्षमता | ≥ 10 बार |
| स्थापना तापमान सीमा | -0°C ~ +40°C |
| कार्य तापमान सीमा |
-20°C ~ +75°C
|
| ज्वलनशीलता (पीवीसी) | |
|
पीवीसी लौ प्रतिरोध (एक तार का)
|
GB/T 18380.12 (IEC 60332-1-2)
|
| दहनशीलता (LSZH) | |
| लौ प्रतिरोध (एक तार का) | GB/T 18380.12 (IEC 60332-1-2) |
| धुआं का घनत्व | GB/T 17651 (IEC 61034-1/-2) |
| खतरनाक हैलोजेन गैस | GB/T 17650.1/.2 (IEC 60754-1/-2) |
