उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: UTP-11-5-2P
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम
प्रकार: |
श्रेणी 5 U/UTP |
जैकेट सामग्री: |
पीवीसी |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
रिप कॉर्ड: |
हाँ |
निकाशी मार्ग: |
नहीं |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |
प्रकार: |
श्रेणी 5 U/UTP |
जैकेट सामग्री: |
पीवीसी |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
रिप कॉर्ड: |
हाँ |
निकाशी मार्ग: |
नहीं |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |

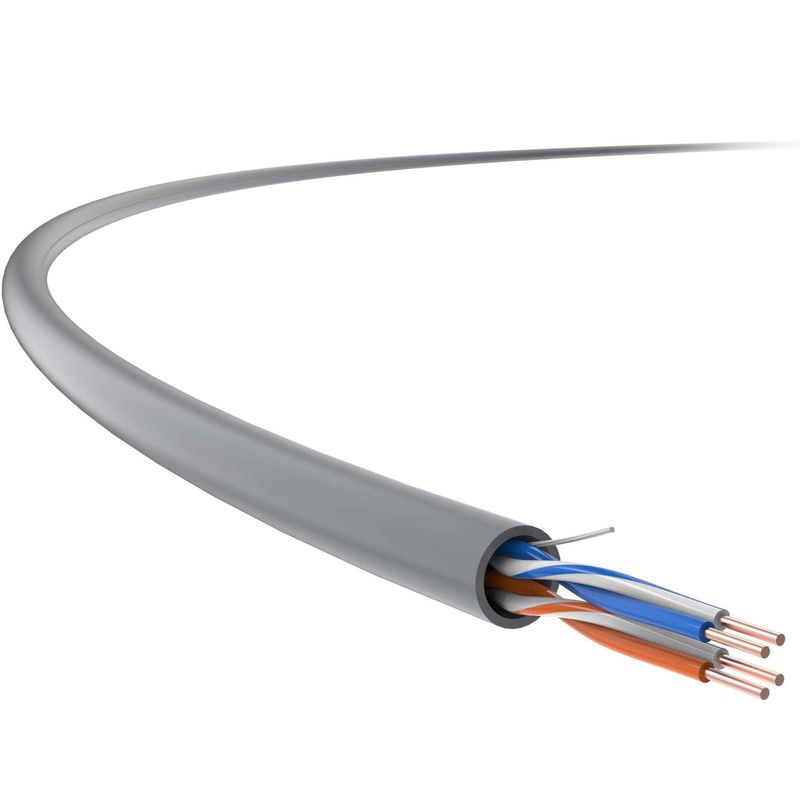

कैट 5 केबल, कैट 5 टेलीफोन केबल, कैट 5 टेलीफोन केबल, 2 जोड़ी अनुप्रयोग
इसका उपयोग आवाज और वीडियो संचार में किया जा सकता है।एक दूरसंचार केबलिंग प्रणाली के हिस्से के रूप में जो कार्य क्षेत्र दूरसंचार आउटलेट से वितरण कक्ष में पैच पैनलों तक फैली हुई है, और आवासीय केबलिंग में जो उपयोगकर्ता दूरसंचार आउटलेट से पैच पैनलों तक फैली हुई है।
उत्पाद की विशेषताएं
टीसी का कैट 5 केबलबिछाने की लंबाई बढ़ाता है, जैकेट में एक उच्च गुणवत्ता वाली इन्सुलेशन सामग्री का निवेश करता है, और है100 मेगाहर्ट्ज़ की कार्य आवृत्ति, मुख्य रूप से आवाज प्रसारण के लिए प्रयोग किया जाता है।
अनुप्रयोग मानक
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
तकनीकी विवरण
| ट्रांसमिशन प्रदर्शन | बिल्ली।5 | |||||
| आवृत्ति (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 |
| आईएल क्षीणन (dB/100M) | 3.7 | 6 | 8.8 | 11.6 | 15.9 | 19.9 |
| नज़दीकी अंत क्रॉसस्टॉक क्षीणन (अगला, डीबी) | 76 | 79 | 65.1 | 58.2 | 62.9 | 52.9 |
| NEXT पावर और PS NEXT (dB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 |
| समान स्तर दूरस्थ क्रॉसस्टॉक एट्यूनेशन (ACR-F, dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 |
| ACR-F पावर और PS ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61 |
| वापसी हानि (RL, dB) | 46 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 |
नोटः उपरोक्त तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नामिक मूल्य) |
2×2×0.5 (AWG24)
|
| केबल का बाहरी व्यास (नामी) मूल्य) |
4.5 मिमी
|
| वजन (1000 मीटर, पैकेज के साथ, नाममात्र मूल्य) |
10 किलो
|
| विद्युत गुण | |
| डीसी प्रतिरोध (20°C) |
95Ω/किमी
|
| पृथ्वी की क्षमता | 5.6 nF/100m (@1kHz) |
| 100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±15Ω
|
| पारवर्ती रूपांतरण हानि (TCL) |
आवश्यक नहीं
|
| विलंब विकृति |
45 एनएस/100 मीटर
|
| एनवीपी |
69%
|
| यांत्रिक गुण | |
| न्यूनतम झुकने की त्रिज्या (गतिशील) |
18 मिमी
|
| न्यूनतम झुकाव त्रिज्या (स्थिर) |
36 मिमी
|
| अधिकतम स्थापना तनाव |
50N
|
| एंटी-एक्स्ट्रुजन क्षमता | 500 एन/10 सेमी |
| आघात प्रतिरोधी क्षमता | ≥ 10 बार |
| स्थापना तापमान सीमा | -0°C ~ +40°C |
| कार्य तापमान सीमा |
-20°C ~ +75°C
|
| ज्वलनशीलता (पीवीसी) | |
| पीवीसी लौ प्रतिरोध | GB/T 18380.12 (IEC 60332-1-2) |
| अग्नि रेटिंग CM/CMR | UL 1581 |
| दहनशीलता (LSZH) | |
| लौ प्रतिरोध (एक तार का) | GB/T 18380.12 (IEC 60332-1-2) |
| धुआं का घनत्व | GB/T 17651 (IEC 61034-1/-2) |
| खतरनाक हैलोजेन गैस | GB/T 17650.1/.2 (IEC 60754-1/-2) |
