उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: UTP-15-5E-4P-AF
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम
प्रकार: |
श्रेणी 5ई यू/यूटीपी |
जैकेट सामग्री: |
पीवीसी |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
रिप कॉर्ड: |
हाँ |
निकाशी मार्ग: |
नहीं |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |
प्रकार: |
श्रेणी 5ई यू/यूटीपी |
जैकेट सामग्री: |
पीवीसी |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
रिप कॉर्ड: |
हाँ |
निकाशी मार्ग: |
नहीं |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |

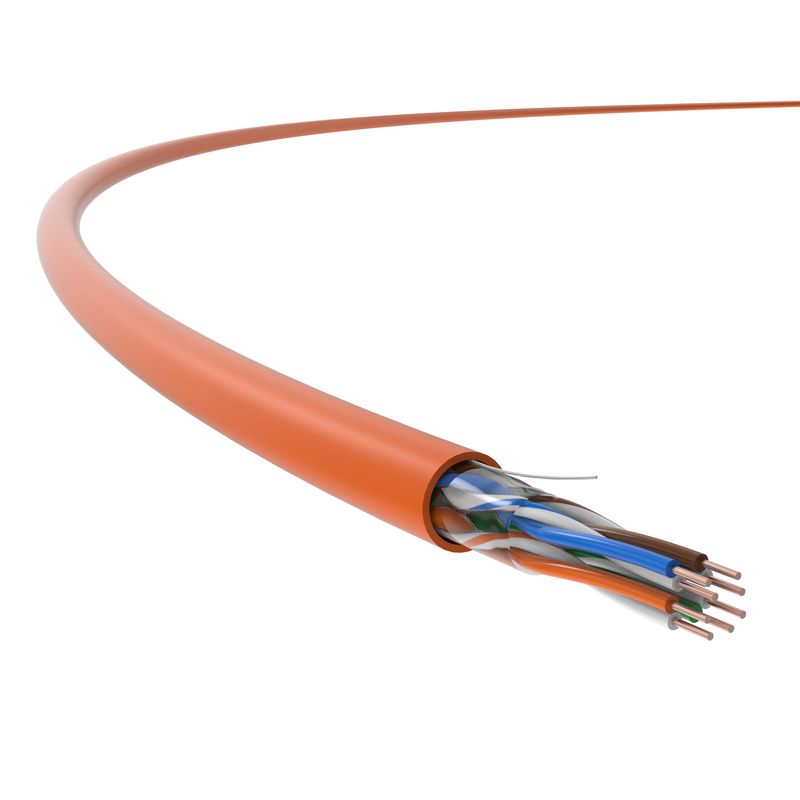

यूटीपी कैट 5ई केबल, कैट 5ई नेटवर्क केबल, कैट 5ई ईथरनेट केबल एप्लिकेशन
इसे क्षैतिज केबलिंग में लागू किया जा सकता है, भवन की डिजिटल सुरक्षा प्रणाली के हिस्से के रूप में जो कार्य क्षेत्र (कैमरे, आदि) से फैली हुई है।) दूरसंचार आउटलेट वितरण कक्ष में पैच पैनलों के लिए.
डिजिटल सुरक्षा प्रणाली का एक महत्वपूर्ण हिस्सा होने के नाते क्षैतिज केबलिंग को अधिक विश्वसनीयता और संगतता की आवश्यकता होती है।
टीसी की यूटीपी-15 श्रृंखला, इनडोर सुरक्षा अनइक्विल्ड केबलिंग प्रणाली हैपरीक्षण आवृत्ति 100MHZ तक.
इस बीच, यह समर्थन करता है100 बेस-टी/1जी बेस-टी अनुप्रयोग और लंबी दूरी के पीओई/पीओई+.
उत्पाद की विशेषताएं
टीसी के 24 AWG, 4-जोड़ी, unshielded इनडोर सुरक्षा केबलएक छोटा व्यासयह शंघाई तियानचेंग कम्युनिकेशन टेक्नोलॉजी कॉर्प द्वारा Q TC J1.1-2018 मानकों की आवश्यकताओं को पूरा करता है।और "सुरक्षा केबल मानक" (अस्थायी नाम)सार्वजनिक सुरक्षा मंत्रालय द्वारा।
यह केबल उच्च गति और स्थिर केबल संचरण सुनिश्चित करता है, जिसका मुख्य रूप से वीडियो निगरानी, अभिगम नियंत्रण, भवन सुरक्षा प्रणाली में भवन इंटरकॉम के लिए उपयोग किया जाता है।
अनुप्रयोग मानक
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
तकनीकी विवरण
| ट्रांसमिशन प्रदर्शन | श्रेणी 5E | टीसी | |||||
| आवृत्ति (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 | 150 |
| आईएल क्षीणन (dB/100M) | 3.8 | 6.1 | 11 | 15.8 | 17.9 | 20 | 23.6 |
| नज़दीकी अंत क्रॉसस्टॉक क्षीणन (अगला, डीबी) | 80 | 77 | 61.1 | 58.2 | 62 | 66.3 | 47.7 |
| NEXT पावर और PS NEXT (dB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 | 40.1 |
| समान स्तर दूरस्थ क्रॉसस्टॉक एट्यूनेशन (ACR-F, dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 | 68.7 |
| ACR-F पावर और PS ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61 | 56.3 |
| वापसी हानि (RL, dB) | 46 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 | 28.9 |
नोटः उपरोक्त तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नामिक मूल्य) |
4×2×0.48 (AWG24)
|
| केबल का बाहरी व्यास (नामी) मूल्य) |
5.0 मिमी
|
| वजन (305 मीटर, पैकेज के साथ, नाममात्र मूल्य) |
9 किलो
|
| विद्युत गुण | |
| डीसी प्रतिरोध (20°C) |
100Ω/किमी
|
| पृथ्वी की क्षमता | 5.6 nF/100m (@1kHz) |
| 100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±15Ω
|
| पारवर्ती रूपांतरण हानि (TCL) |
≥ 50dB-10×lgf (4-100MHz)
|
| विलंब विकृति |
आवश्यक नहीं
|
| एनवीपी |
69%
|
| पावर ओवर ईथरनेट (पीओई) | IEEE 802.3at के तहत उन्नत पावर ओवर ईथरनेट |
| यांत्रिक गुण | |
| न्यूनतम झुकने की त्रिज्या (गतिशील) |
20 मिमी
|
| न्यूनतम झुकाव त्रिज्या (स्थिर) |
40 मिमी
|
| अधिकतम स्थापना तनाव |
100 एन
|
| एंटी-एक्स्ट्रुजन क्षमता | 1000N/10cm |
| आघात प्रतिरोधी क्षमता | ≥ 10 बार |
| स्थापना तापमान सीमा | -0°C ~ +40°C |
| कार्य तापमान सीमा |
-20°C ~ +75°C
|
| ज्वलनशीलता (पीवीसी) | |
| पीवीसी लौ प्रतिरोध | GB/T 18380.12 (IEC 60332-1-2) |
| अग्नि रेटिंग CM/CMR | UL 1581 |
| दहनशीलता (LSZH) | |
| लौ प्रतिरोध (एक तार का) | GB/T 18380.12 (IEC 60332-1-2) |
| धुआं का घनत्व | GB/T 17651 (IEC 61034-1/-2) |
| खतरनाक हैलोजेन गैस | GB/T 17650.1/.2 (IEC 60754-1/-2) |
