उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: एफ़टीपी-11-5E-4P
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम
प्रकार: |
श्रेणी 5ई एफ/यूटीपी |
पॉलिएस्टर बेल्ट: |
पालतू |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
रिप कॉर्ड: |
हाँ |
निकाशी मार्ग: |
हाँ |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |
प्रकार: |
श्रेणी 5ई एफ/यूटीपी |
पॉलिएस्टर बेल्ट: |
पालतू |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
रिप कॉर्ड: |
हाँ |
निकाशी मार्ग: |
हाँ |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |
कैट 5ई केबल, एफटीपी कैट 5ई केबल, कैट 5ई नेटवर्क केबल एप्लिकेशन
यह क्षैतिज केबलिंग में लागू किया जा सकता है, एक दूरसंचार केबलिंग प्रणाली के हिस्से के रूप में जो कार्य क्षेत्र दूरसंचार आउटलेट से वितरण कक्ष में पैच पैनलों तक फैली हुई है,और आवासीय केबलिंग में जो उपयोगकर्ता दूरसंचार आउटलेट से पैच पैनलों तक फैली हुई है.
टीसी के एफटीपी-11/21 श्रृंखला, इनडोर कैट 5e परिरक्षित केबलिंग प्रणाली हैपरीक्षण आवृत्ति 150MHZ तक, अन्य श्रेणी 5e केबलों की तुलना में अधिक है, जो उद्योग मानक 100 मेगाहर्ट्ज के हैं।
इस बीच, यह समर्थन करता हैनवीनतम 2.5G बेस-टी अनुप्रयोग और पावर ओवर ईथरनेट (POE/POE+).
उत्पाद की विशेषताएं

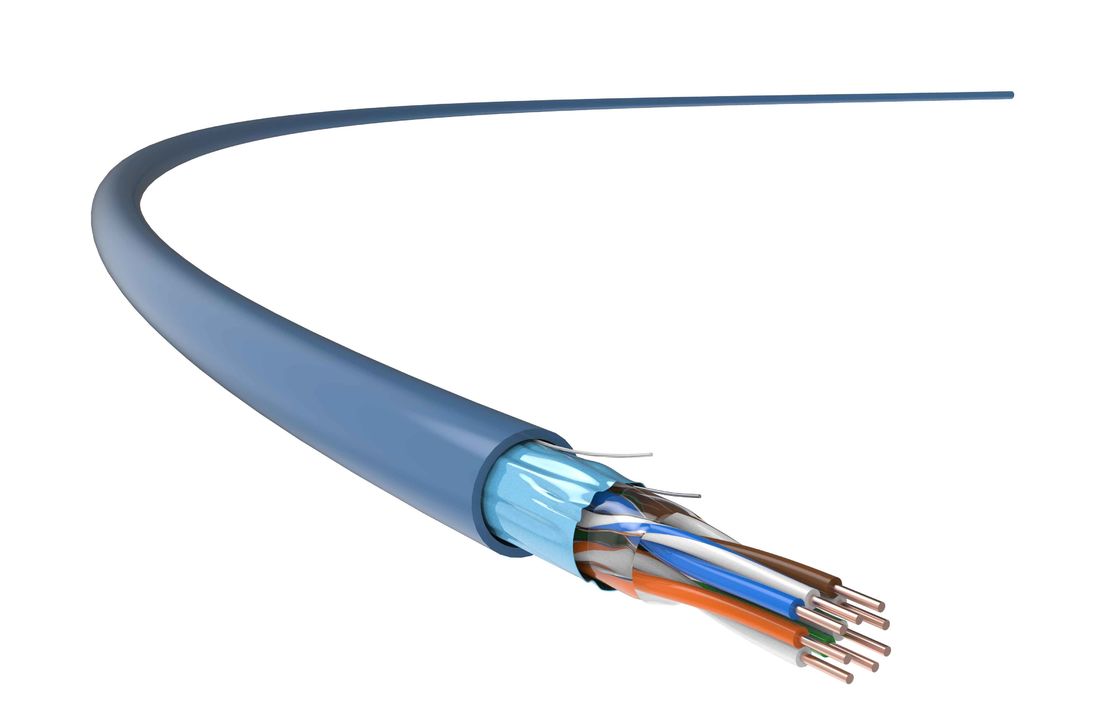

टीसी की कैट 5e, 24 AWG, 4-जोड़ी, ढाला इनडोर केबल को अपनाता हैसमग्र एल्यूमीनियम पन्नी ढाल, जीबी/टी 18015 में निर्दिष्ट मापदंडों से अधिक तकनीकी संकेतकों, जिनमें एटेन्यूएशन और NEXT शामिल हैं, को काफी बढ़ाने के लिए अनुकूलित है।5 (आईईसी 61156-5) मानकों और उच्च गति और स्थिर केबल संचरण सुनिश्चित.
साथ ही, यह नवीनीकरण परियोजनाओं और नई इमारतों में संरचित केबलिंग की आवश्यकताओं पर कार्य करता है।
अनुप्रयोग मानक
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
तकनीकी विवरण
| ट्रांसमिशन प्रदर्शन | श्रेणी 5E | टीसी | |||||
| आवृत्ति (MHz) | 4 | 10 | 31.25 | 62.5 | 75 | 100 | 150 |
| आईएल क्षीणन (dB/100M) | 3.6 | 5.7 | 10.2 | 14.5 | 18.4 | 19 | 23.6 |
| नज़दीकी अंत क्रॉसस्टॉक क्षीणन (अगला, डीबी) | 70 | 74 | 69 | 54 | 63 | 55 | 49 |
| NEXT पावर और PS NEXT (dB) | 72.3 | 61.4 | 55.1 | 54.2 | 46.2 | 44.9 | 42.1 |
| समान स्तर दूरस्थ क्रॉसस्टॉक एट्यूनेशन (ACR-F, dB) | 91.7 | 99.3 | 90 | 84.7 | 86.2 | 86.7 | 82.7 |
| ACR-F पावर और PS ACR-F (dB) | 80.1 | 75.8 | 71.8 | 75.8 | 80.5 | 73.2 | 70.2 |
| वापसी हानि (RL, dB) | 31.2 | 32.9 | 38.8 | 33.7 | 23.8 | 26.2 | 24.9 |
नोटः उपरोक्त तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नामिक मूल्य) |
4×2×0.52 (AWG24)
|
| केबल का बाहरी व्यास (नामी) मूल्य) |
6.5 मिमी
|
| वजन (305 मीटर, पैकेज के साथ, नाममात्र मूल्य) |
15 किलो
|
| विद्युत गुण | |
| डीसी प्रतिरोध (20°C) |
95Ω/किमी
|
| पृथ्वी की क्षमता | 5.6 nF/100m (@1kHz) |
| 100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±15Ω
|
| पारवर्ती रूपांतरण हानि (TCL) |
≥ 55dB ((30-100MHz)
|
| विलंब विकृति | 25 एनएस/100 मीटर |
| एनवीपी |
69%
|
| पावर ओवर ईथरनेट (पीओई) | IEEE 802.3at के तहत उन्नत पावर ओवर ईथरनेट |
| यांत्रिक गुण | |
| न्यूनतम झुकने की त्रिज्या (गतिशील) |
26 मिमी
|
| न्यूनतम झुकाव त्रिज्या (स्थिर) |
52 मिमी
|
| अधिकतम स्थापना तनाव |
100 एन
|
| एंटी-एक्स्ट्रुजन क्षमता | 1000N/10cm |
| आघात प्रतिरोधी क्षमता | ≥ 10 बार |
| स्थापना तापमान सीमा | -0°C ~ +40°C |
| कार्य तापमान सीमा |
-20°C ~ +75°C
|
| ज्वलनशीलता (पीवीसी) | |
| पीवीसी लौ प्रतिरोध | GB/T 18380.12 (IEC 60332-1-2) |
| अग्नि रेटिंग CM/CMR | यूएल 1581/ यूएल 1666 |
| दहनशीलता (LSZH) | |
| लौ प्रतिरोध (एक तार का) | GB/T 18380.12 (IEC 60332-1-2) |
|
लौ प्रतिरोध (बंक्ड तारों का)
|
जीबी/टी 18380.35 (आईईसी 60332-3-24)
|
| धुआं का घनत्व | GB/T 17651 (IEC 61034-1/-2) |
| खतरनाक हैलोजेन गैस | GB/T 17650.1/.2 (IEC 60754-1/-2) |
