उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: यूटीपी-13-6-4PA
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम
प्रकार: |
कैट 6 यू/यूटीपी |
जैकेट सामग्री: |
पीवीसी |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
निकाशी मार्ग: |
नहीं |
रिप कॉर्ड: |
हाँ |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |
प्रकार: |
कैट 6 यू/यूटीपी |
जैकेट सामग्री: |
पीवीसी |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
24 एडब्ल्यूजी |
निकाशी मार्ग: |
नहीं |
रिप कॉर्ड: |
हाँ |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |

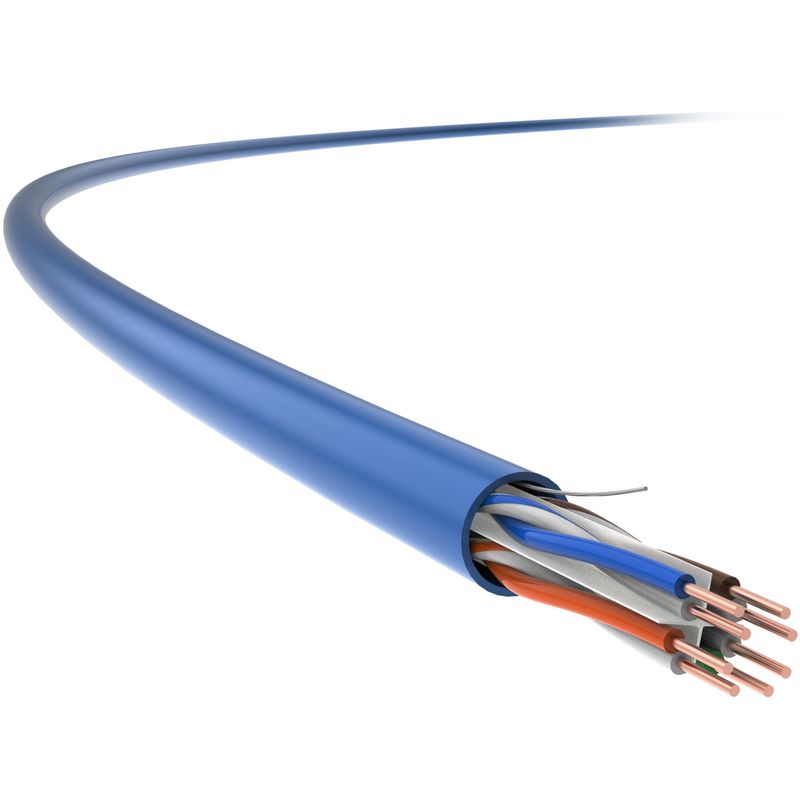

कैट 6 नेटवर्क केबल, यूटीपी कैट 6 केबल, नंगे तांबे, इनडोर, 24AWG, 0.51 मिमी अनुप्रयोग
यह क्षैतिज केबलिंग में लागू किया जा सकता है, एक दूरसंचार केबलिंग प्रणाली के हिस्से के रूप में जो कार्य क्षेत्र दूरसंचार आउटलेट से वितरण कक्ष में पैच पैनलों तक फैली हुई है,और आवासीय केबलिंग में जो उपयोगकर्ता दूरसंचार आउटलेट से पैच पैनलों तक फैली हुई है.
टीसी की यूटीपी-13/23 श्रृंखला, इनडोर कैट 6 अनस्क्रील्ड केबलिंग सिस्टम में निवेश करता हैछोटे व्यास के साथ नए AWG24 कंडक्टर.
स्थापना में आसानी के अलावा इसमेंपरीक्षण आवृत्ति 250MHZ तकइस बीच, यह समर्थन करता हैनवीनतम 5जी बेस-टी अनुप्रयोग और पावर ओवर ईथरनेट (POE/POE+).
अनुप्रयोग मानक
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
तकनीकी विवरण
| ट्रांसमिशन प्रदर्शन | बिल्ली।6 | टीसी | |||||
| आवृत्ति (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| आईएल क्षीणन (dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
| नज़दीकी अंत क्रॉसस्टॉक क्षीणन (अगला, डीबी) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
| NEXT पावर और PS NEXT (dB) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
| समान स्तर दूरस्थ क्रॉसस्टॉक एट्यूनेशन (ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
| ACR-F पावर और PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
| वापसी हानि (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
नोटः उपरोक्त तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नामिक मूल्य) |
4×2×0.51 (AWG24)
|
| केबल का बाहरी व्यास (नामी) मूल्य) |
6.0 मिमी
|
| वजन (305 मीटर, पैकेज के साथ, नाममात्र मूल्य) |
13 किलो
|
| विद्युत गुण | |
| डीसी प्रतिरोध (20°C) |
93.8Ω/किमी
|
| पृथ्वी की क्षमता | 5.6 nF/100m (@1kHz) |
| 100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±15Ω
|
| पारवर्ती रूपांतरण हानि (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| विलंब विकृति | 25 एनएस/100 मीटर |
| एनवीपी |
६५%
|
| पावर ओवर ईथरनेट (पीओई) | IEEE 802.3at के तहत उन्नत पावर ओवर ईथरनेट |
| यांत्रिक गुण | |
| न्यूनतम झुकने की त्रिज्या (गतिशील) |
24 मिमी
|
| न्यूनतम झुकाव त्रिज्या (स्थिर) |
48 मिमी
|
| अधिकतम स्थापना तनाव |
100 एन
|
| एंटी-एक्स्ट्रुजन क्षमता | 1000N/10cm |
| आघात प्रतिरोधी क्षमता | ≥ 10 बार |
| स्थापना तापमान सीमा | -0°C ~ +40°C |
| कार्य तापमान सीमा | -20°C ~ +75°C |
| ज्वलनशीलता (पीवीसी) | |
| पीवीसी लौ प्रतिरोध | GB/T 18380.12 (IEC 60332-1-2) |
| अग्नि रेटिंग CM | UL 1581 |
