उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: यूटीपी-11-6-4PA
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम
टाइप: |
कैट 6 यू/यूटीपी |
जैकेट: |
पीवीसी |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओडी: |
23 एडब्ल्यूजी |
निकाशी मार्ग: |
नहीं |
रिप कॉर्ड: |
हाँ |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |
टाइप: |
कैट 6 यू/यूटीपी |
जैकेट: |
पीवीसी |
इन्सुलेशन: |
एचडीपीई |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओडी: |
23 एडब्ल्यूजी |
निकाशी मार्ग: |
नहीं |
रिप कॉर्ड: |
हाँ |
मानकों: |
GB/T 18233 (ISO/IEC 11801); जीबी/टी 18233 (आईएसओ/आईईसी 11801); GB 50311; जीब |

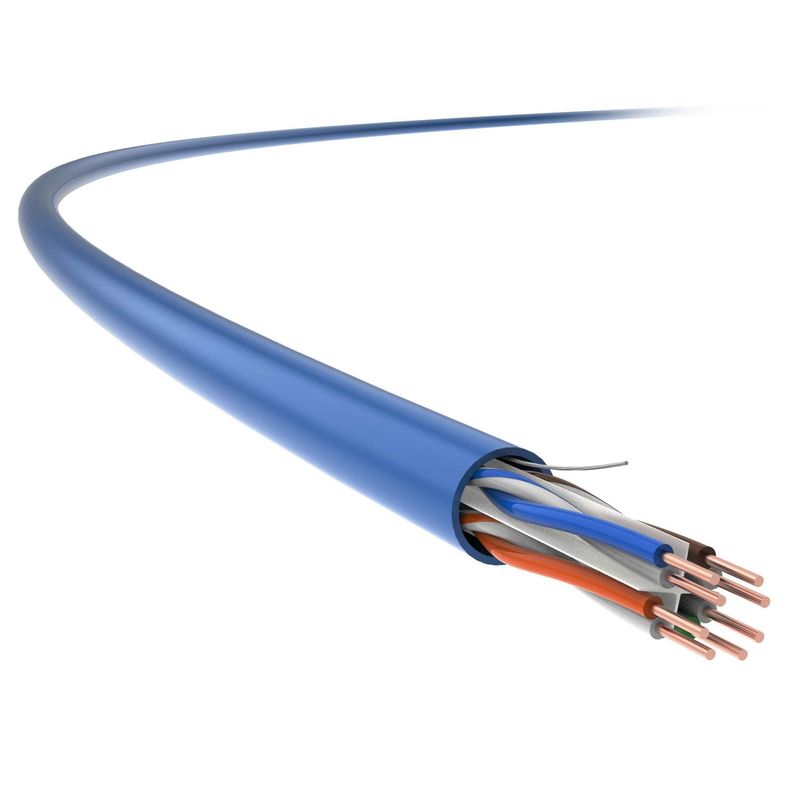

कैट 6 केबल, इंडोर कैट 6 केबल, कैट 6 नेटवर्क केबल, कैट 6 इथरनेट केबल, यूटीपी कैट 6 केबल एप्लीकेशन
यह क्षैतिज केबलिंग में लागू किया जा सकता है, एक दूरसंचार केबलिंग प्रणाली के हिस्से के रूप में जो कार्य क्षेत्र दूरसंचार आउटलेट से वितरण कक्ष में पैच पैनल तक फैली हुई है, और आवासीय केबलिंग में जो उपयोगकर्ता दूरसंचार आउटलेट से पैच पैनल तक फैली हुई है।
उत्पाद की विशेषताएँ
टीसी की कैट 6, 23 एडब्ल्यूजी, बिना तार वाली इनडोर केबल अपनाती हैउत्कृष्ट क्रॉस-टाइप स्पलाइन, एटेन्यूएशन और NEXT सहित तकनीकी संकेतकों को अत्यधिक बढ़ाने के लिए अनुकूलित किया गया है, जो GB/T 18015.5 (IEC 61156-5) मानकों में निर्दिष्ट मापदंडों से अधिक है और उच्च गति और स्थिर केबल ट्रांसमिशन सुनिश्चित करता है।
साथ ही, यह डाटा सेंटर में उच्च संचरण, और नई इमारतों में संरचित केबलिंग के लिए आवश्यकताओं पर कार्य करता है।
आवेदन मानक
टीआईए/ईआईए568-सी.2
तकनीकी जानकारी
| संचरण प्रदर्शन | बिल्ली .6 | टीसी | |||||
| आवृत्ति (मेगाहर्ट्ज) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| आईएल क्षीणन (डीबी/100एम) | 3.2 | 10.5 | 14.7 | 20.5 | 28.5 | 32.9 | 41 |
| नियर एंड क्रॉसस्टॉक एटेन्यूएशन (NEXT, dB) | 86.7 | 70 | 67.3 | 67.7 | 55.9 | 59.8 | 55.2 |
| नेक्स्ट पावर और पीएस नेक्स्ट (डीबी) | 78 | 63.3 | 57.4 | 61.2 | 54.3 | 51.9 | 46.9 |
| समान स्तर दूर-अंत क्रॉसस्टॉक क्षीणन (ACR-F, dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 62.9 | 60 |
| एसीआर-एफ पावर और पीएस एसीआर-एफ (डीबी) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 62.3 | 58.9 |
| रिटर्न लॉस (आरएल, डीबी) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 26.3 | 22.5 |
टिप्पणियाँ: ऊपर दी गई तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नाममात्र मूल्य) |
4×2×0.55 (AWG23)
|
| केबल का बाहरी व्यास (नाममात्र मूल्य) |
6.0 मिमी
|
| वजन (305m, पैकेज के साथ, अंकित मूल्य) |
13 किलो
|
| विद्युत गुण | |
| डीसी प्रतिरोध (20 ℃) |
93.8Ω/किमी
|
| पृथ्वी क्षमता | ≦ 5.6 nF/100m (@1kHz) |
| 100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±15Ω
|
| अनुप्रस्थ रूपांतरण हानि (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| यांत्रिक विशेषताएं | |
| न्यूनतम मोड़ त्रिज्या (गतिशील) |
24 मिमी
|
| न्यूनतम मोड़ त्रिज्या (स्थिर) |
48 मिमी
|
| अधिकतम स्थापना तनाव |
100N
|
| एंटी-एक्सट्रूज़न क्षमता | 1000 एन / 10 सेमी |
| ज्वलनशीलता (पीवीसी) | |
| पीवीसी लौ प्रतिरोध | जीबी/टी 18380.12 (आईईसी 60332-1-2) |
| फायर रेटिंग सीएम | उल 1581 |
