Cat 6A केबल, CAT6A नेटवर्क केबल, FTP CAT6A केबल, CAT 6A ईथरनेट केबल अनुप्रयोग
TC की FTP-11 सीरीज़, इनडोर Cat 6A शील्डेड केबलिंग सिस्टम हैपरीक्षण आवृत्ति 600MHZ तक500MHz के उद्योग मानक के साथ अन्य Cat 6A केबलों की तुलना में अधिक।
इस बीच, यह समर्थन करता है10G बेस-टी एप्लिकेशन और पावर ओवर इथरनेट (POE/POE+).
उत्पाद की विशेषताएँ

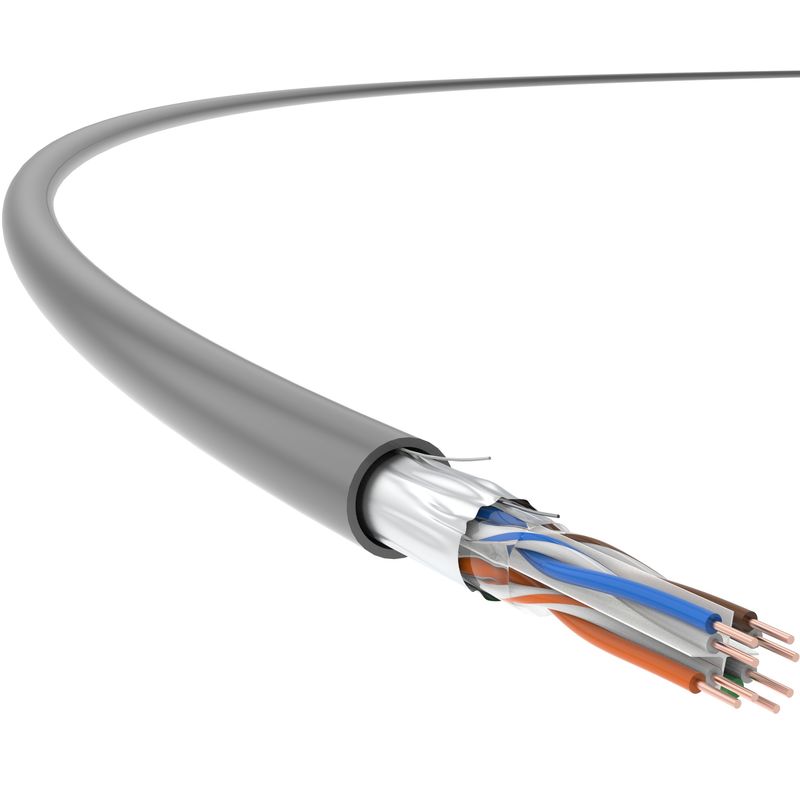

TC का Cat 6A, 23 AWG, 4-पेयर, U/FTP शील्डेड इंडोर केबल अपनाता हैक्रॉस-टाइप स्पलाइन और समग्र एल्यूमीनियम पन्नी शील्ड, क्षीणन, NEXT और ANEXT सहित तकनीकी संकेतकों को अत्यधिक बढ़ाने के लिए अनुकूलित किया गया है, जो GB/T 18015.5 (IEC 61156-5) मानकों में निर्दिष्ट मापदंडों से अधिक है।
यह कुछ में विशेष रूप से उपयोगी हैकठोर विद्युत चुम्बकीय वातावरणजहां उच्च गति और स्थिर केबल संचरण की आवश्यकता होती है।
आवेदन मानक
जीबी/टी 18233 (आईएसओ/आईईसी 11801);जीबी 50311
तकनीकी जानकारी
संचरण प्रदर्शन | कैट.6ए | टीसी | |||||
आवृत्ति (मेगाहर्ट्ज) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
आईएल क्षीणन (डीबी/100एम) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
नियर एंड क्रॉसस्टॉक एटेन्यूएशन (NEXT, dB) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
नेक्स्ट पावर और पीएस नेक्स्ट (डीबी) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
समान स्तर दूर-अंत क्रॉसस्टॉक क्षीणन (ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
एसीआर-एफ पावर और पीएस एसीआर-एफ (डीबी) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
रिटर्न लॉस (आरएल, डीबी) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
टिप्पणियाँ: ऊपर दी गई तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
भौतिक विनिर्देश | |
कंडक्टर का आकार (नाममात्र मूल्य) |
4×2×0.57 (एडब्ल्यूजी23)
|
केबल का बाहरी व्यास (नाममात्र मूल्य) |
7.3 मिमी
|
वजन (305m, पैकेज के साथ, अंकित मूल्य) |
18 किलो
|
विद्युत गुण | |
अनुप्रस्थ रूपांतरण हानि (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
विलंब तिरछा | 25एनएस / 100 मी |
एनवीपी |
69%
|
पावर ओवर ईथरनेट (पीओई) | IEEE 802.3at के तहत इथरनेट पर बढ़ी हुई पावर |
यांत्रिक विशेषताएं | |
एंटी-शॉक क्षमता | ≥ 10 बार |
स्थापना तापमान रेंज | -0 ℃ ~ + 40 ℃ |
कार्य तापमान रेंज | -20 ℃ ~ + 75 ℃ |
ज्वलनशीलता (पीवीसी) | |
पीवीसी लौ प्रतिरोध | जीबी/टी 18380.12 (आईईसी 60332-1-2) |
फायर रेटिंग सीएम | उल 1581 / उल 1666 |
