उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
मॉडल संख्या: यू/एफ़टीपी-11-6A-4P-V1
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम
प्रकार: |
श्रेणी 6A U/FTP |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
23 एडब्ल्यूजी |
इन्सुलेशन: |
एचडीपीई |
फायर रेटिंग सीएम/सीएमआर: |
उल 1581 / उल 1666 |
रिप कॉर्ड: |
हाँ |
निकाशी मार्ग: |
हाँ |
लम्बाई: |
305 एम / बॉक्स |
प्रकार: |
श्रेणी 6A U/FTP |
कंडक्टर सामग्री: |
99.99% ई.पू |
कंडक्टर ओ.डी: |
23 एडब्ल्यूजी |
इन्सुलेशन: |
एचडीपीई |
फायर रेटिंग सीएम/सीएमआर: |
उल 1581 / उल 1666 |
रिप कॉर्ड: |
हाँ |
निकाशी मार्ग: |
हाँ |
लम्बाई: |
305 एम / बॉक्स |
कैट 6ए केबल, कैट 6ए नेटवर्क केबल, कैट 6ए ईथरनेट केबल, एफटीपी कैट 6ए केबल एप्लिकेशन
यह क्षैतिज केबलिंग में लागू किया जा सकता है, एक दूरसंचार केबलिंग प्रणाली के हिस्से के रूप में जो कार्य क्षेत्र दूरसंचार आउटलेट से वितरण कक्ष में पैच पैनलों तक फैली हुई है,और आवासीय केबलिंग में जो उपयोगकर्ता दूरसंचार आउटलेट से पैच पैनलों तक फैली हुई है.
टीसी की यू/एफटीपी-11 श्रृंखला, इनडोर कैट 6ए सिक्योर्ड केबलिंग सिस्टम, मेंपरीक्षण आवृत्ति 600MHZ तक, अन्य श्रेणी 6A केबलों की तुलना में अधिकउद्योग मानक 500MHz, विशेष रूप से डेटा सेंटर में सर्वर, स्विच, पैच पैनल और अन्य उपकरणों के साथ-साथ उच्च बैंडविड्थ संरचित केबलिंग प्रणाली को जोड़ने के लिए उपयोगी है।
इस बीच, यह समर्थन करता हैपावर ओवर ईथरनेट (POE/POE+).
उत्पाद की विशेषताएं

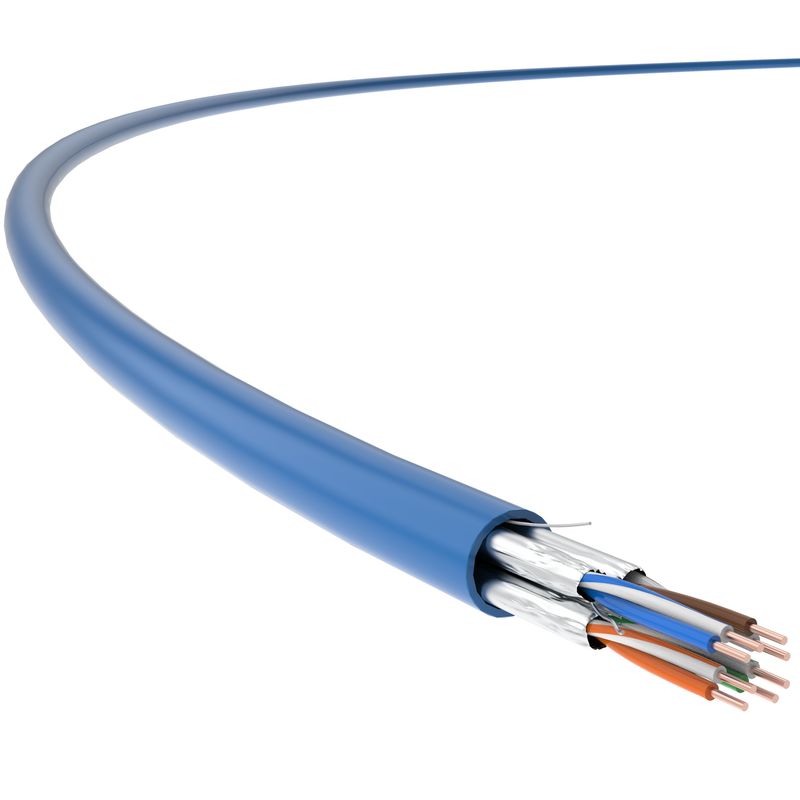

टीसी के कैट 6, 23 AWG, यू/एफटीपी आश्रित इनडोर केबलप्रत्येक जोड़ी के लिए एल्यूमीनियम पन्नी ढाल, तकनीकी संकेतकों को काफी बढ़ाने के लिए अनुकूलित, जिसमें एटेन्यूएशन, NEXT और ANEXT शामिल हैं, जो GB/T 18015.5 (IEC 61156-5) मानकों में निर्दिष्ट मापदंडों से अधिक हैं।
यह विशेष रूप से उपयोगी हैकुछ कठोर विद्युत चुम्बकीय वातावरण मेंजहां उच्च गति और स्थिर केबल ट्रांसमिशन की आवश्यकता है।
साथ ही, यह डेटा सेंटर में उच्च संचरण की आवश्यकताओं पर कार्य करता है, और नई इमारतों में संरचित संरचित केबलिंग।
अनुप्रयोग मानक
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
तकनीकी विवरण
| ट्रांसमिशन प्रदर्शन | श्रेणी 6A | टीसी | |||||
| आवृत्ति (MHz) | 4 | 100 | 250 | 300 | 450 | 500 | 600 |
| आईएल क्षीणन (dB/100M) | 3.5 | 3.8 | 8.4 | 11.2 | 17.8 | 19.4 | 23.1 |
| नज़दीकी अंत क्रॉसस्टॉक क्षीणन (अगला, डीबी) | 101.1 | 104.7 | 105.3 | 103.2 | 110.4 | 95.6 | 96.6 |
| NEXT पावर और PS NEXT (dB) | 98.2 | 99.3 | 100.3 | 99.1 | 102.8 | 93.2 | 92.6 |
| समान स्तर दूरस्थ क्रॉसस्टॉक एट्यूनेशन (ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| ACR-F पावर और PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
| वापसी हानि (RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
नोटः उपरोक्त तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नामिक मूल्य) |
4×2×0.57 (AWG23)
|
| केबल का बाहरी व्यास (नामी) मूल्य) |
7.5 मिमी
|
| वजन (305 मीटर, पैकेज के साथ, नाममात्र मूल्य) |
21 किलो
|
| विद्युत गुण | |
| डीसी प्रतिरोध (20°C) |
93.8Ω/किमी
|
| पृथ्वी की क्षमता | 5.6 nF/100m (@1kHz) |
| 100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±15Ω
|
| पारवर्ती रूपांतरण हानि (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| विलंब विकृति | 25 एनएस/100 मीटर |
| एनवीपी |
69%
|
| पावर ओवर ईथरनेट (पीओई) | IEEE 802.3at के तहत उन्नत पावर ओवर ईथरनेट |
| यांत्रिक गुण | |
| न्यूनतम झुकने की त्रिज्या (गतिशील) |
30 मिमी
|
| न्यूनतम झुकाव त्रिज्या (स्थिर) |
60 मिमी
|
| अधिकतम स्थापना तनाव | 100 एन |
| एंटी-एक्स्ट्रुजन क्षमता | 1000N/10cm |
| आघात प्रतिरोधी क्षमता | ≥ 10 बार |
| स्थापना तापमान सीमा | -0°C ~ +40°C |
| कार्य तापमान सीमा | -20°C ~ +75°C |
| ज्वलनशीलता (पीवीसी) | |
| पीवीसी लौ प्रतिरोध |
GB/T 18380.12 (IEC 60332-1-2)
|
| अग्नि रेटिंग CM |
यूएल 1581/ यूएल 1666
|
| दहनशीलता (LSZH) | |
| लौ प्रतिरोध (एक तार का) | GB/T 18380.12 (IEC 60332-1-2) |
| लौ प्रतिरोध (बंक्ड तारों का) | जीबी/टी 18380.35 (आईईसी 60332-3-24) |
| धुआं का घनत्व | GB/T 17651 (IEC 61034-1/-2) |
| खतरनाक हैलोजेन गैस | GB/T 17650.1/.2 (IEC 60754-1/-2) |
