उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
प्रमाणन: UL, RoSH, REACH, CE
मॉडल संख्या: एस/एफ़टीपी-11-7-4पी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 बक्से
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम
Type: |
Cat 7 S/FTP |
Conductor Material: |
99.99% BC |
Conductor OD: |
23 AWG |
Length: |
305 m/box |
Braid Shield: |
Tinned copper |
Insulation: |
HDPE |
Fire Rating CM/CMR: |
UL 1581/ UL 1666 |
Rip Cord: |
Yes |
Type: |
Cat 7 S/FTP |
Conductor Material: |
99.99% BC |
Conductor OD: |
23 AWG |
Length: |
305 m/box |
Braid Shield: |
Tinned copper |
Insulation: |
HDPE |
Fire Rating CM/CMR: |
UL 1581/ UL 1666 |
Rip Cord: |
Yes |
कैट 7 केबल, कैट 7 नेटवर्क केबल, कैट 7 ईथरनेट केबल, एसएफटीपी, कैट 7 एसएफटीपी केबल अनुप्रयोग
श्रेणी 7, दोहरी परिरक्षित (एस/एफटीपी) नेटवर्क केबल4 जोड़े, 600MHz बैंडविड्थ और 10G बेस-टी को 100 मीटर पर सपोर्ट करता है, विशेष रूप से डेटा सेंटर में सर्वर, स्विच, पैच पैनल और अन्य उपकरणों के साथ-साथ उच्च बैंडविड्थ संरचित केबलिंग प्रणाली को जोड़ने के लिए उपयोगी है।
कैट 6 की तुलना में कैट 7 के शील्ड केबल मेंएस/एफपी ढाल डिजाइन के कारण अधिक बैंडविड्थऔर सामान्य अनइच्छित Cat6a की तुलना में उच्च NEXT और ANEXT प्रदर्शन प्रदान करता है। इस बीच, यह समर्थन करता हैपावर ओवर ईथरनेट (POE/POE+).
उत्पाद की विशेषताएं

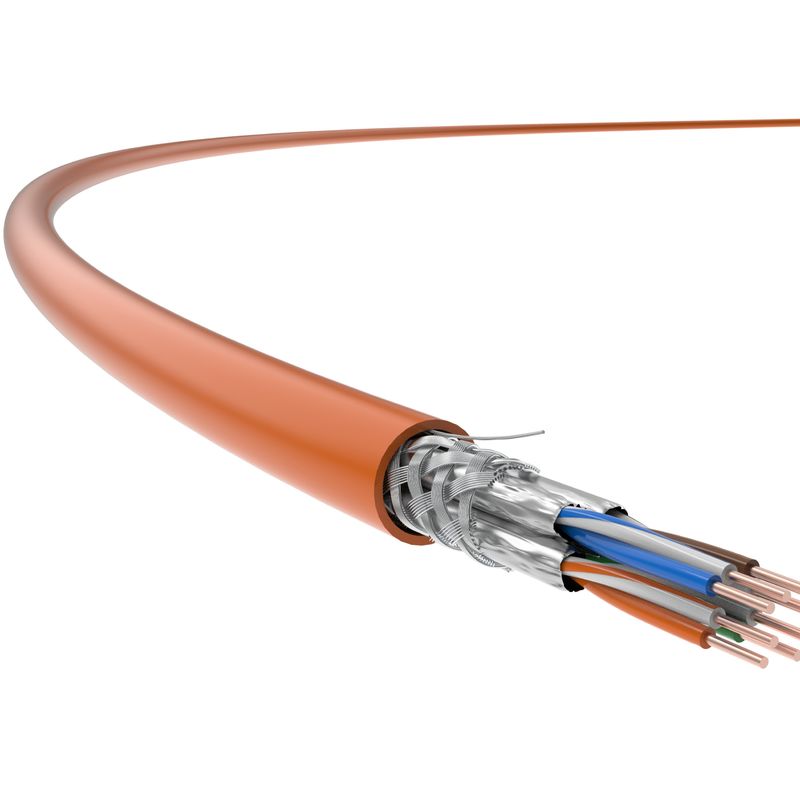

श्रेणी 7, 8-कोर से सुरक्षित केबल, उपयोगजोड़ी ढाल और समग्र ढाल संरचना, के साथप्रत्येक जोड़ी के लिए एक अलग एल्यूमीनियम पन्नी ढाल और एक समग्र डिब्बाबंद तांबा जाल ब्रैडेड ढाल.
यह निकट अंत क्रॉसस्टॉक/दूर अंत क्रॉसस्टॉक (NEXT/FEXT) और विदेशी निकट अंत क्रॉसस्टॉक (ANEXT) प्रदर्शन को अनुकूलित करता है, इस प्रकार 600MHz की अधिकतम संचरण आवृत्ति का परिणाम होता है।
टीसी का कैट 7 आर्मर्ड इनडोर केबल फिट है और अंतरराष्ट्रीय मानकों से अधिक है।
यह प्रदान करता हैअत्यधिक गोपनीय संचरणउच्च गति नेटवर्क अनुप्रयोगों में, वर्तमान नेटवर्क अनुप्रयोगों के केबलिंग प्लेटफॉर्म को एकीकृत करने में मदद करता है, भविष्य के नए अनुप्रयोगों के साथ-साथ पीओई/पीओई अनुप्रयोगों का भी समर्थन करता है,ताकि ई-मेल से लेकर मल्टीमीडिया वीडियो तक सभी प्रकार की जानकारी एक ही उच्च गति प्रणाली में प्रेषित की जा सके।.
अनुप्रयोग मानक
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
तकनीकी विवरण
| ट्रांसमिशन प्रदर्शन | श्रेणी 6A | बिल्ली।7 | टीसी | ||||
| आवृत्ति (MHz) | 4 | 10 | 100 | 250 | 500 | 600 | 800 |
| आईएल क्षीणन (dB/100M) | 3.6 | 5.6 | 17.9 | 28 | 41 | 46 | 52 |
| नज़दीकी अंत क्रॉसस्टॉक क्षीणन (अगला, डीबी) | 100 | 100 | 100 | 100 | 92 | 90 | 84 |
| NEXT पावर और PS NEXT (dB) | 97 | 97 | 97 | 97 | 89 | 87 | 81 |
| समान स्तर दूरस्थ क्रॉसस्टॉक एट्यूनेशन (ACR-F, dB) | 98 | 98 | 78 | 69 | 56 | 45 | 39 |
| ACR-F पावर और PS ACR-F (dB) | 95 | 95 | 75 | 66 | 53 | 42 | 36 |
| वापसी हानि (RL, dB) | 30 | 33 | 33 | 28 | 26 | 25 | 23 |
नोटः उपरोक्त तालिका में दर्शाए गए मान आमतौर पर IEC 61156-9 के अनुसार मापे जाते हैं।
| भौतिक विनिर्देश | |
| कंडक्टर का आकार (नामिक मूल्य) |
4×2×0.57 (AWG23)
|
| केबल का बाहरी व्यास (नामी) मूल्य) |
7.5 मिमी
|
| वजन (305 मीटर, पैकेज के साथ, नाममात्र मूल्य) |
21 किलो
|
| विद्युत गुण | |
| डीसी प्रतिरोध (20°C) |
93.8Ω/किमी
|
| पृथ्वी की क्षमता | 5.6 nF/100m (@1kHz) |
| 100 मेगाहर्ट्ज विशेषता प्रतिबाधा |
100Ω±25Ω
|
| पारवर्ती रूपांतरण हानि (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| विलंब विकृति | 25 एनएस/100 मीटर |
| एनवीपी |
74%
|
| पावर ओवर ईथरनेट (पीओई) | IEEE 802.3at के तहत उन्नत पावर ओवर ईथरनेट |
| यांत्रिक गुण | |
| न्यूनतम झुकने की त्रिज्या (गतिशील) |
30 मिमी
|
| न्यूनतम झुकाव त्रिज्या (स्थिर) |
60 मिमी
|
| अधिकतम स्थापना तनाव | 100 एन |
| एंटी-एक्स्ट्रुजन क्षमता | 1000N/10cm |
| आघात प्रतिरोधी क्षमता | ≥ 10 बार |
| स्थापना तापमान सीमा | -0°C ~ +40°C |
| कार्य तापमान सीमा | -20°C ~ +75°C |
| ज्वलनशीलता (पीवीसी) | |
| पीवीसी लौ प्रतिरोध |
GB/T 18380.12 (IEC 60332-1-2)
|
| अग्नि रेटिंग CM |
यूएल 1581/ यूएल 1666
|
| दहनशीलता (LSZH) | |
| लौ प्रतिरोध (एक तार का) | GB/T 18380.12 (IEC 60332-1-2) |
| लौ प्रतिरोध (बंक्ड तारों का) | जीबी/टी 18380.35 (आईईसी 60332-3-24) |
| धुआं का घनत्व | GB/T 17651 (IEC 61034-1/-2) |
| खतरनाक हैलोजेन गैस | GB/T 17650.1/.2 (IEC 60754-1/-2) |
