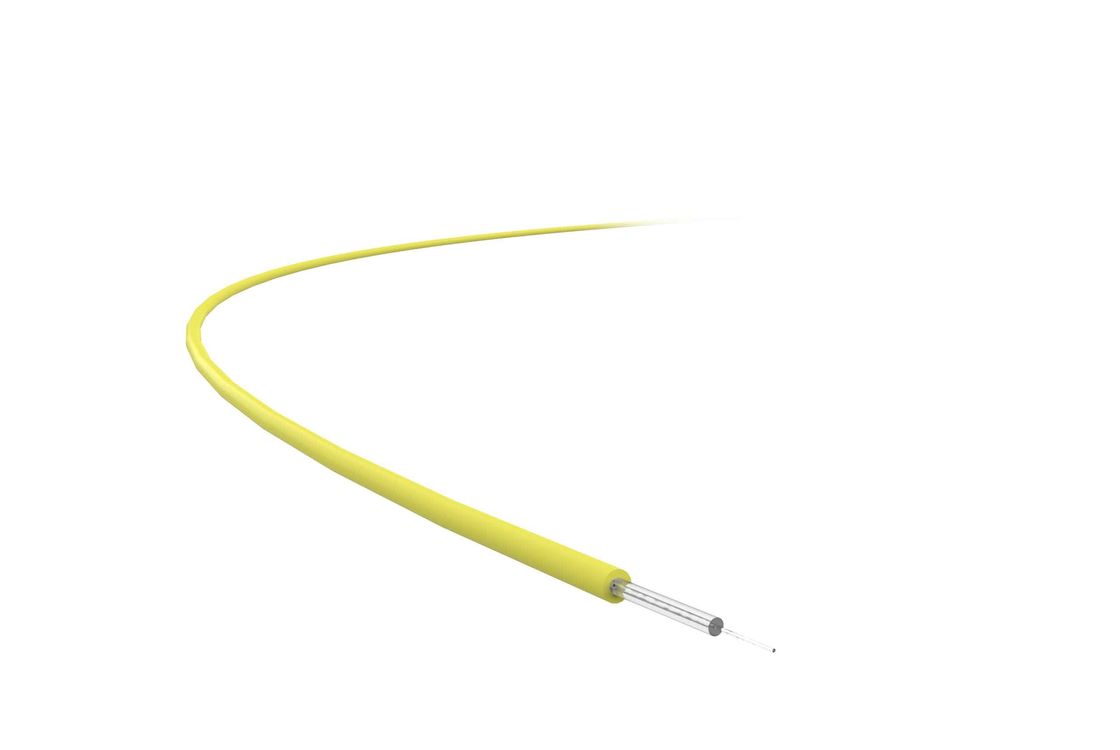

उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
मॉडल संख्या: सिंगलमोड G.652D
भुगतान और शिपिंग शर्तें
Wavelength: |
1260 nm to 1625 nm |
सिंगल फाइबर मैक्स। कीमत: |
0.2 ps/gkmm |
Zero Dispersion Wavelength: |
1300-1322 nm |
Zero Dispersion Slope: |
≤ 0.091 ps/(nm·km) |
क्लैडिंग व्यास: |
125 μ 1 माइक्रोन |
Coating Diameter: |
245±5 μm |
ताना -बर्तन: |
≥ 4 एम |
Cutoff Wavelength λ: |
≤ 1260 nm |
Wavelength: |
1260 nm to 1625 nm |
सिंगल फाइबर मैक्स। कीमत: |
0.2 ps/gkmm |
Zero Dispersion Wavelength: |
1300-1322 nm |
Zero Dispersion Slope: |
≤ 0.091 ps/(nm·km) |
क्लैडिंग व्यास: |
125 μ 1 माइक्रोन |
Coating Diameter: |
245±5 μm |
ताना -बर्तन: |
≥ 4 एम |
Cutoff Wavelength λ: |
≤ 1260 nm |
उत्पाद अनुप्रयोग
शून्य पानी पीक, गैर फैलाव शिफ्ट, एकल मोड फाइबर से पूर्ण तरंग दैर्ध्य के लिए अनुकूलित1260nm से 1625nm तक, 1310nm पर कम फैलाव और 1383nm पर कम हानि दोनों बनी हुई है ताकि ई-बैंड (1360nm -1460nm) का अधिकतम लाभ उठाया जा सके।
यह 1260 एनएम- 1625 एनएम तरंग दैर्ध्य के नुकसान और फैलाव को उन्नत करता है और 1625 एनएम के झुकने के नुकसान को कम करता है ताकि ट्रंक नेटवर्क, मेट्रो क्षेत्र नेटवर्क,और पहुँच नेटवर्क, जबकि आवाज, छवि, डेटा और अन्य सेवाओं के लिए बैंडविड्थ आवश्यकताओं को पूरा किया जा सकता है।
यह फाइबर बहुत व्यापक स्पेक्ट्रम बैंडविड्थ और उत्कृष्ट संचरण प्रदर्शन का दावा करता है, यह ईथरनेट, इंटरनेट, ट्रंक संचार नेटवर्क, CATV,और वेवलेंथ डिवीजन मल्टीप्लेक्सिंग (WDM)यह पारंपरिक सिंगल-मोड फाइबर की जगह ले सकता है और फाइबर ऑप्टिक केबलों की विभिन्न संरचनाओं के अनुरूप हो सकता है, जैसे रिबन फाइबर केबल, स्लॉटेड कोर फाइबर केबल, स्ट्रैन्ड फाइबर केबल,केंद्रीय ट्यूब फाइबर ऑप्टिक केबल, एडीएसएस फाइबर ऑप्टिक केबल, ओपीजीडब्ल्यू फाइबर ऑप्टिक केबल, तंग बफर वाले इनडोर फाइबर ऑप्टिक केबल आदि।
उत्पाद की विशेषताएं
शून्य पानी पीक, कोई फैलाव स्थानांतरित, एकल मोड फाइबर में निर्दिष्ट मापदंडों से अधिकआईटीयू-टी अनुशंसा जी. 652. डी और आईईसी 60973-2-50 बी1.3मानक।
इसमें वीएडी तकनीक में निवेश किया गया है जिसके परिणामस्वरूप सिंगलमोड फाइबर की स्थिर अपवर्तन सूचकांक प्रोफ़ाइल, सटीक ज्यामितीय आकार और बेहद कम हानि होती है।
सिंगल-मोड फाइबर ने 1383nm के आसपास पानी के अवशोषण को पूरी तरह से समाप्त कर दिया है, जिससे 1260nm से 1625nm तक विस्तारित संचरण तरंग दैर्ध्य उपलब्ध हैं।इसका बेहतर ऑप्टिकल प्रदर्शन उच्च गति की आवश्यकताओं को पूरा करता हैडीडब्ल्यूडीएम और सीडब्ल्यूडीएमसंचरण; फाइबर 1310nm पर मौजूदा उपकरणों के साथ संगत है; इसकी सटीक ज्यामितीय आकार कम नुकसान और उच्च शक्ति splice सुनिश्चित करता है; क्या अधिक है,इसका पीएमडी लंबी और मध्यम दूरी के उच्च दर के डेटा संचरण में बहुत योगदान देता है.
तकनीकी विवरण
| यांत्रिक गुण | शर्तें | इकाई | मूल्य |
| तनाव परीक्षण | % | ≥ 102 | |
| एन | ≥91 | ||
| औसत | ≥0.704 | ||
| कोटिंग स्ट्रिपिंग फोर्स | शिखर मूल्य विशिष्ट औसत मूल्य |
एन | 1.3-8.9 |
| एन | 1.9 | ||
| तन्य शक्ति | वीबुल की संभावना 50% वेइबुल की संभावना 15% |
एमपीए | ≥ 4000 |
| एमपीए | ≥3050 | ||
| गतिशील थकान पैरामीटर (Nd) | ≥20 |
| मैक्रोबेंड हानि | शर्तें | इकाई | मूल्य |
| 1 वृत्त Φ32 मिमी | 1310nm | डीबी | ≥0.05 |
| 100 सर्कल Φ60 मिमी | 1550nm, 1625nm | डीबी | ≥0.05 |
| फाइबर की लंबाई प्रति रील | किमी | 2.1-61 |
| ऑप्टिकल गुण | शर्तें | इकाई | मूल्य |
| कमजोरी | 1310nm | डीबी/किमी | ≤0.35 |
| 1550nm | डीबी/किमी | ≤0.21 | |
| 1625nm | डीबी/किमी | ≤0.24 | |
| 1383nm | डीबी/किमी | ≤0.32 | |
| सापेक्ष तरंग दैर्ध्य क्षीणन परिवर्तन | 1285-1330nm | डीबी/किमी | ≤0.04 |
| 1525-1575nm | डीबी/किमी | ≤0.03 | |
| 1480-1580nm | डीबी/किमी | ≤0.04 | |
| तरंग दैर्ध्य सीमा के भीतर फैलाव | 1288-1339nm | ps/(nm·km) | ≥-35, ≤3.5 |
| 1271-1360nm | ps/(nm·km) | ≥-53, ≤5.3 | |
| 1480-1580nm | ps/(nm·km) | ≤20 | |
| 1550nm | ps/(nm·km) | ≤18 | |
| 1625nm | ps/(nm·km | ≤22 | |
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1322 | |
| शून्य फैलाव ढलान | ps/(nm·km) | ≤0.091 | |
| शून्य फैलाव ढलान का विशिष्ट मान | ps/(nm·km) | 0.086 |
| ध्रुवीकरण मोड फैलाव (PMD) | शर्तें | इकाई | मूल्य |
| एकल फाइबर मैक्स. मूल्य | पीएस/√किमी | 0.2 | |
| PMD लिंक मान (M = 20, Q = 0.01%) | पीएस/√किमी | 0.1 | |
| विशिष्ट मूल्य | पीएस/√किमी | 0.04 | |
| कटऑफ तरंग दैर्ध्य λ | एनएम | ≤1260 | |
| कटऑफ तरंग दैर्ध्य λc | एनएम | 1150-1330 | |
| मोड फ़ील्ड व्यास (MFD) | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | |
| प्रभावी अपवर्तक सूचकांक | 1310nm | 1.4672 | |
| 1550nm | 1.4683 | ||
| विघटन विराम | 1310nm | डीबी | ≤0.03 |
| 1550nm | डीबी | ≤0.03 | |
| क्षीणन द्विदिश अंतर | 1310nm | डीबी/किमी | ≤0.05 |
| 1550nm | डीबी | ≤0.05 | |
| कमजोरी असमानता | 1310nm | डीबी | ≤0.05 |
| 1550nm | डीबी | ≤0.05 | |
| स्प्लिट हानि का औसत मूल्य | 1310nm/1550nm | डीबी | ≤0.05 |
| स्प्लिट हानि का अधिकतम मूल्य | 1310nm/1550nm | डीबी | ≤0.1 |
| ज्यामितीय गुण | शर्तें | इकाई | मूल्य |
| आवरण व्यास | μm | 125±1 | |
| नॉन-सर्कुलर | % | ≤1.0 | |
| कोर/क्लेडिंग एकाग्रता विचलन | μm | ≤0.6 | |
| कोटिंग व्यास | μm | 245±5 | |
| आवरण/कोटिंग एकाग्रता विचलन | μm | ≤12 | |
| कोटिंग नॉन-सर्कुलर | % | ≤3.0 | |
| वार्प डिग्री | m | ≥4 |
| पर्यावरण गुण | शर्तें | इकाई | मूल्य |
|
अतिरिक्त कमजोरी तापमान चक्र |
-60°C से +85°C | डीबी/किमी | ≤0.03 |
|
अतिरिक्त कमजोरी ताप आर्द्रता वृद्धिकरण |
85°C, आरएच 85%, 30 दिन | डीबी/किमी | ≤0.03 |
|
अतिरिक्त कमजोरी विसर्जन वृद्धिकरण |
23°C, 30 दिन | डीबी/किमी | ≤0.03 |
|
अतिरिक्त कमजोरी शुष्क ताप वृद्धिकरण |
85°C, 30 दिन | डीबी/किमी | ≤0.03 |
