उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
मॉडल संख्या: टीआरएम060/20
भुगतान और शिपिंग शर्तें
शक्ति का दायरा: |
20-200 केवीए |
संचालन के तरीके: |
3 इन 3 आउट, ऑनलाइन डबल रूपांतरण |
इनपुट पावर फैक्टर: |
> 0.99 |
आउटपुट पावर फैक्टर: |
0.9 |
इनपुट आवृत्ति: |
50/60 हर्ट्ज |
आउटपुट रेटेड आवृत्ति: |
50/60 हर्ट्ज |
संरक्षण रेटिंग: |
IP20 |
संचार इंटरफ़ेस: |
RS232, RS485, शुष्क संपर्क, SNMP कार्ड (विकल्प), आपातकालीन शटडाउन |
शक्ति का दायरा: |
20-200 केवीए |
संचालन के तरीके: |
3 इन 3 आउट, ऑनलाइन डबल रूपांतरण |
इनपुट पावर फैक्टर: |
> 0.99 |
आउटपुट पावर फैक्टर: |
0.9 |
इनपुट आवृत्ति: |
50/60 हर्ट्ज |
आउटपुट रेटेड आवृत्ति: |
50/60 हर्ट्ज |
संरक्षण रेटिंग: |
IP20 |
संचार इंटरफ़ेस: |
RS232, RS485, शुष्क संपर्क, SNMP कार्ड (विकल्प), आपातकालीन शटडाउन |
उत्पाद अनुप्रयोग

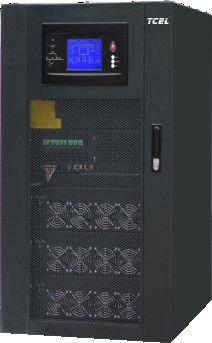

टीआरएम श्रृंखला मॉड्यूलर यूपीएस पावर, उद्योग-अग्रणी, पूरी तरह से डिजिटल बिजली वितरण उत्पाद, पावर इलेक्ट्रॉनिक्स और स्वचालित नियंत्रण में सबसे उन्नत प्रौद्योगिकी एकत्र करता है,इस प्रकार बिजली विश्वसनीयता में सफलतापूर्वक सुधार, महत्वपूर्ण उपकरणों की उपलब्धता और रखरखाव।
यह पारंपरिक टावर प्रकारों की तकनीकी विशेषताओं को आधुनिक मॉड्यूलर सर्वर कमरों की आवश्यकता के साथ एकीकृत करता है, जो मॉड्यूलर डिजाइन के साथ-साथ प्रणाली की उच्च विश्वसनीयता सुनिश्चित करता है।
इसका व्यापक रूप से सरकार, वित्त, संचार, शिक्षा, परिवहन, मौसम विज्ञान, रेडियो और टेलीविजन, औद्योगिक और वाणिज्यिक कराधान, स्वास्थ्य सेवा, ऊर्जा और बिजली में उपयोग किया जाता है।और अन्य क्षेत्र.
शक्ति की सीमा / कार्य पद्धति
20-200 kVA, 3 में 3 आउट, ऑनलाइन डबल रूपांतरण
उत्पाद की विशेषताएं
| मॉडल | टीआरएम 060/20 |
टीआरएम 120/20 |
टीआरएम 200/20 |
|
| क्षमता | 60kVA | 120kVA | 200kVA | |
| मुख्य इनपुट | टर्मिनल कनेक्शन | तीन चरण + एन + पीई | ||
| इनपुट वोल्ट | 380/400/415VAC (लाइन-लाइन) | |||
| इनपुट आवृत्ति | 50/60 हर्ट्ज | |||
| शक्ति कारक | >0.99 | |||
| वर्तमान विकृति दर | THDi<3% (100% रैखिक भार) | |||
| वोल्टेज की सीमा | 304-478Vac (लाइन-लाइन) पूर्ण भार पर; 304V-228Vac (लाइन-लाइन) 100% से 75% तक रैखिक कटौती | |||
| वोल्टेज की आवृत्ति | 40-70 हर्ट्ज | |||
| बैटरी | बैटरी का वोल्टेज | ± 240 वीडीसी (32-44 सेल समायोज्य) | ||
| चार्जिंग शक्ति | 20%* सक्रिय शक्ति | |||
| चार्जिंग वोल्टेज सटीकता | ± 1% | |||
| बायपास | बायपास का वोल्टेज | 380V/400V/415V (लाइन-लाइन) | ||
| वोल्टेज की सीमा | -20% - +15% | |||
| बायपास की आवृत्ति सीमा | 50/60 हर्ट्ज (नाम आवृत्ति) ±1 हर्ट्ज, ±3 हर्ट्ज, ±5 हर्ट्ज | |||
| आउटपुट | नामित आउटपुट वोल्टेज | 380/400/415VAC (लाइन-लाइन) | ||
| नामित आवृत्ति | 50/60 हर्ट्ज | |||
| आउटपुट पावर फैक्टर | 0.9 | |||
| वोल्टेज सटीकता | ±1.0% | |||
| आउटपुट गतिशील प्रतिक्रिया | < 5% (20-80%-20% लोड स्टेप) | |||
| गतिशील पुनर्प्राप्ति समय | <20ms (0%-100%-0% लोड चरण) | |||
| आउटपुट कुल हार्मोनिक विरूपण | <1% (रैखिक भार), <5.5% (गैर-रैखिक भार) | |||
| इन्वर्टर अधिभार | 110% 1 घंटे के बाद बायपास में स्थानांतरित; 125% 10 मिनट के बाद बायपास में स्थानांतरित; 1 मिनट के बाद बायपास में 150% स्थानांतरण; 200 एमएस के बाद बायपास में > 150% स्थानांतरण |
|||
| आवृत्ति सटीकता | 0१०% | |||
| ट्रैकिंग की सीमा | समायोज्य, ±0.5Hz-±5Hz, डिफ़ॉल्ट ±3Hz | |||
| ट्रैकिंग गति | समायोज्य, 0.5Hz/S-±3Hz/S, डिफ़ॉल्ट 0.5Hz/S | |||
| शिखर अनुपात | 3:01 | |||
| तीन-चरण सटीकता | 120°±0.5° | |||
| प्रणाली | दक्षता | सामान्य मोड:95% आर्थिक मोड:99% | ||
| बैटरी मोड | 95% | |||
| स्क्रीन | एलसीडी + एलईडी, टचस्क्रीन + कीबोर्ड | |||
| सुरक्षा रेटिंग | IP20 | |||
| संचार इंटरफ़ेस | RS232, RS485, सूखे संपर्क, SNMP कार्ड, जनरेटर इंटरफ़ेस | |||
| कार्य वातावरण | 0-40°C (कार्य तापमान) ; -25°C~70°C (भंडारण तापमान) ; 0-95% (कोई संघनक नहीं) | |||
| शोर (डीबी) / मीटर | <66dB | |||
| विकल्प | एसएनएमपी कार्ड, बिजली संरक्षण, बैटरी तापमान मुआवजा, एसएमएस अलार्म, धूल जाल, दोहरी इनपुट इकाई, भूकंपीय विधानसभा | |||
| कैबिनेट का प्रकार | 3-मॉड्यूलर कैबिनेट | 6-मॉड्यूलर कैबिनेट | 10-मॉड्यूलर कैबिनेट | |
| आकार (W*D*H) (मिमी) | मुख्य निकाय | 600*900*1100 | 600*900*1600 | 600*900*2000 |
| टीसीपीएम20 मॉड्यूल | 440*590*134 | |||
| वजन (किलो) | मुख्य शरीर (मॉड्यूल के साथ) | 171 किलो | 277 किलो | 399 किलो |
| टीसीपीएम20 मॉड्यूल | 22 किलो | |||
