उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
मॉडल संख्या: टीसीआरएम060/10X
भुगतान और शिपिंग शर्तें
शक्ति का दायरा: |
10-90 केवीए |
संचालन के तरीके: |
3 इन 3 आउट, 3 इन सिंगल आउट, 1 इन-1 आउट, ऑनलाइन दोहरा रूपांतरण |
इनपुट पावर फैक्टर: |
> 0.99 |
आउटपुट पावर फैक्टर: |
1 |
स्क्रीन: |
9-इंच कलर टचस्क्रीन |
इनपुट आवृत्ति: |
50/60 हर्ट्ज |
आउटपुट रेटेड आवृत्ति: |
50/60 हर्ट्ज |
संचार इंटरफ़ेस: |
RS232, RS485, शुष्क संपर्क, SNMP कार्ड (विकल्प), आपातकालीन शटडाउन |
शक्ति का दायरा: |
10-90 केवीए |
संचालन के तरीके: |
3 इन 3 आउट, 3 इन सिंगल आउट, 1 इन-1 आउट, ऑनलाइन दोहरा रूपांतरण |
इनपुट पावर फैक्टर: |
> 0.99 |
आउटपुट पावर फैक्टर: |
1 |
स्क्रीन: |
9-इंच कलर टचस्क्रीन |
इनपुट आवृत्ति: |
50/60 हर्ट्ज |
आउटपुट रेटेड आवृत्ति: |
50/60 हर्ट्ज |
संचार इंटरफ़ेस: |
RS232, RS485, शुष्क संपर्क, SNMP कार्ड (विकल्प), आपातकालीन शटडाउन |
उत्पाद अनुप्रयोग

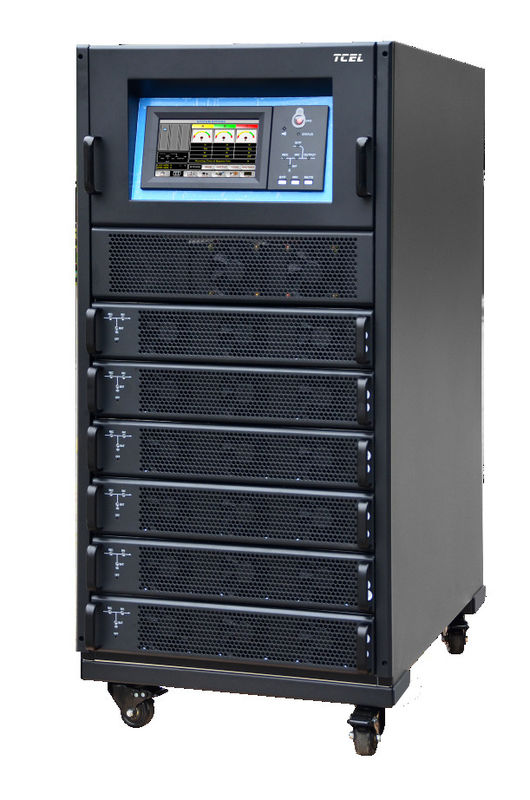

टीसीआरएम श्रृंखला मॉड्यूलर यूपीएस पावर, उद्योग-अग्रणी, पूरी तरह से डिजिटल बिजली वितरण उत्पाद, पावर इलेक्ट्रॉनिक्स और स्वचालित नियंत्रण में सबसे उन्नत प्रौद्योगिकी एकत्र करता है,इस प्रकार बिजली विश्वसनीयता में सफलतापूर्वक सुधार, महत्वपूर्ण उपकरणों की उपलब्धता और रखरखाव।
यह पारंपरिक टावर प्रकारों की तकनीकी विशेषताओं को आधुनिक मॉड्यूलर सर्वर कमरों की आवश्यकता के साथ एकीकृत करता है, जो मॉड्यूलर डिजाइन के साथ-साथ प्रणाली की उच्च विश्वसनीयता सुनिश्चित करता है।
शक्ति की सीमा / कार्य पद्धति
10-90kVA, 3 में 3 आउट, 3 में सिंगल आउट, 1 में 1 आउट (TCRM020/10X, TCRM040/10X, TCRM060/10X), ऑनलाइन डबल रूपांतरण
उत्पाद की विशेषताएं
टीसीआरएम श्रृंखला मॉड्यूलर यूपीएस पावर डिस्ट्रीब्यूशन में पावर मॉड्यूल में सॉफ्टवेयर और हार्डवेयर दोनों होते हैं और इसका सिस्टम सुरक्षा के अधीन होता है।थर्मल प्रदर्शन और शॉर्ट सर्किट होता है, पूरे सिस्टम की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए त्वरित और कुशल सुरक्षा प्रदान की जा सकती है।
32-बिट उच्च गति डीएसपी डिजिटल नियंत्रण के साथ, संचार प्रणाली सबसे उन्नत CAN-BUS तकनीक को पेश करती है, जिससे इसका प्रदर्शन अधिक स्थिर और सुरक्षित हो जाता है।
टीसीआरएम श्रृंखला मॉड्यूलर यूपीएस में आईजीबीटी मॉड्यूल का एक एकीकृत पैकेजिंग है, जो कोर उपकरणों की विश्वसनीयता में काफी सुधार करता है।यह असमान प्रवाह और विखंडित आईजीबीटी समानांतर दृष्टिकोण के कारण तनाव तनाव से बचा जाता है, और इसकी अनूठी अलगाव नलिका डिजाइन पर्यावरण के लिए इसकी अनुकूलन क्षमता में काफी सुधार करती है।
प्रत्येक पावर मॉड्यूल में एक अलग, डिजिटल हाई-पावर चार्जर है, जो चार्जिंग के लिए 20% बिजली क्षमता प्रदान करता है। चार्ज और डिस्चार्ज सर्किट डीएसपी डिजिटल नियंत्रण में हैं,उत्कृष्ट बैटरी प्रबंधन और विस्तारित बैटरी जीवन के लिए.
इनपुट पावर फैक्टर 0 से अधिक है।99, इनपुट हार्मोनिक 3% से कम और समग्र दक्षता 95% या उससे अधिक तक; और इसके स्मार्ट स्लीप फ़ंक्शन प्रभावी रूप से पूरे यूपीएस की दक्षता में सुधार करता है।
एसएनएमपी नेटवर्क प्रबंधन कार्ड नेटवर्क के माध्यम से यूपीएस प्रणाली की दूरस्थ निगरानी और नियंत्रण की अनुमति देता है, और मिलान दूरस्थ नियंत्रण बॉक्स के माध्यम से कई उपकरणों की एक साथ दूरस्थ निगरानी के लिए.
यह केवल मिनटों में बनाए रखा जाता है और मैन्युअल रूप से प्रोग्राम सेट करने की आवश्यकता के बिना मॉड्यूल आईडी की स्वायत्त पहचान को अपनाता है। महत्वपूर्ण तरंगरूप रिकॉर्डिंग इसे दोष विश्लेषण के लिए सुविधाजनक बनाता है।
यह प्रणाली बैटरी के साथ कोल्ड स्टार्ट के साथ आती है (20 kVA/25 kVA/30 kVA/45 kVA/50 kVA पावर मॉड्यूल के लिए) ।
मॉनिटरिंग और स्टेटिक बायपास मॉड्यूल गर्म-स्वैप करने योग्य हैं, प्रत्येक पावर मॉड्यूल ऑटो-नियंत्रित और ऑटो-ऑपरेटेड है ताकि एकल-बिंदु विफलता से बचा जा सके।
| मॉडल | टीसीआरएम 020/10X |
टीसीआरएम 040/10X |
टीसीआरएम 060/10X |
टीसीआरएम 030/15X |
टीसीआरएम 045/15X |
टीसीआरएम 090/15X |
|
| क्षमता | 20kVA | 40kVA | 60kVA | 30kVA | 45kVA | 90kVA | |
| मुख्य इनपुट | टर्मिनल कनेक्शन | तीन चरण + एन + पीई | |||||
| इनपुट वोल्ट | 380/400/415VAC (लाइन-लाइन) 220/230/240VAC (चरण वोल्टेज) | ||||||
| इनपुट आवृत्ति | 50/60 हर्ट्ज | ||||||
| शक्ति कारक | >0.99 | ||||||
| वर्तमान विकृति दर | THDi < 4% | ||||||
| वोल्टेज की सीमा | 304-478Vac (लाइन-लाइन) पूर्ण भार पर; 304V-228Vac (लाइन-लाइन) 100% से 75% तक रैखिक गिरावट | ||||||
| वोल्टेज की आवृत्ति | 40-70 हर्ट्ज | ||||||
| बैटरी | बैटरी का वोल्टेज | ± 240 वीडीसी (32-44 सेल समायोज्य) | |||||
| चार्जिंग शक्ति | 20%* सक्रिय शक्ति | ||||||
| चार्जिंग वोल्टेज सटीकता | ± 1% | ||||||
| बायपास | बायपास का वोल्टेज | 380V/400V/415V (लाइन-लाइन), 220V/230V/240V (चरण वोल्ट) | |||||
| वोल्टेज की सीमा | डिफ़ॉल्ट -20%-+15%; -40%-+25% वैकल्पिक | ||||||
| अधिभार क्षमता | 125% लंबे समय तक काम करना; 130% 10 मिनट तक चलना; 150% 1 मिनट के लिए; 150% > लोड 300ms के लिए |
110% लंबे समय तक संचालन; 110% < भार < 130% 10 मिनट तक रहता है; 130% < लोड < 150% एक मिनट तक रहता है; 150% > लोड 300ms के लिए पिछले |
|||||
| आउटपुट | नामित आउटपुट वोल्टेज | 380/400/415VAC (लाइन-लाइन); 220/230/240VAC (चरण वोल्ट) | |||||
| नामित आवृत्ति | 50/60 हर्ट्ज | ||||||
| आउटपुट पावर फैक्टर | 1 | ||||||
| वोल्टेज सटीकता | 1. 50% | ||||||
| आउटपुट गतिशील प्रतिक्रिया | < 5% (20-80%-20% लोड स्टेप) | ||||||
| गतिशील पुनर्प्राप्ति समय | <20ms (0%-100%-0% लोड चरण) | ||||||
| आउटपुट कुल हार्मोनिक विरूपण | <1% (रैखिक भार), <5.5% (गैर-रैखिक भार) | ||||||
| इन्वर्टर अधिभार | 102% लंबे समय तक काम करना; 110% 1 घंटे के बाद बायपास में स्थानांतरित करना; 125% 10 मिनट के बाद बायपास में स्थानांतरित करना; 1 मिनट के बाद बायपास में 150% स्थानांतरण; 200 एमएस के बाद बायपास में > 150% स्थानांतरण |
||||||
| आवृत्ति सटीकता | 0१०% | ||||||
| ट्रैकिंग की सीमा | समायोज्य, ±0.5Hz-±5Hz, डिफ़ॉल्ट ±3Hz | ||||||
| ट्रैकिंग गति | समायोज्य, 0.5Hz/S-±3Hz/S, डिफ़ॉल्ट 0.5Hz/S | ||||||
| शिखर अनुपात | 3:01 | ||||||
| तीन-चरण सटीकता | 120°±0.5° | ||||||
| प्रणाली | दक्षता | मुख्य मोडः 95% अधिकतम; आर्थिक मोडः 98%; बैटरी मोडः 94.5% | |||||
| स्क्रीन | एलसीडी + एलईडी + रंग टचस्क्रीन, 9 इंच | ||||||
| भाषा | चीनी, पारंपरिक चीनी, अंग्रेजी, रूसी, इतालवी, स्पेनिश, जर्मन | ||||||
| सुरक्षा रेटिंग | IP20 | ||||||
| संचार इंटरफ़ेस | RS232, RS485, सूखे संपर्क, SNMP कार्ड (वैकल्पिक), आपातकालीन बंद | ||||||
| वायरिंग विधियाँ | पीछे और नीचे के तार, वैकल्पिक | नीचे का तार | पीछे और नीचे के तार, वैकल्पिक | नीचे का तार | |||
| कार्य वातावरण | 0-40°C (कार्य तापमान) ; -25°C~70°C (भंडारण तापमान) ; 0-95% (कोई संघनक नहीं) | ||||||
| शोर (डीबी) / मीटर | <56dB | ||||||
| कैबिनेट का प्रकार | 2-मॉड्यूलर कैबिनेट | 4-मॉड्यूलर कैबिनेट | 6-मॉड्यूलर कैबिनेट | 2-मॉड्यूलर कैबिनेट | 3-मॉड्यूलर कैबिनेट | 6-मॉड्यूलर कैबिनेट | |
| आकार (W*D*H) (मिमी) | मुख्य निकाय | 485*697*398 (7U) | 485*697*575 (11U) | 485*751*1033 (22U) | 485*697*398 (7U) | 485*751*575 (11U) | 485*751*1033 (22U) |
| मुख्य निकाय (सर्वर रैक में रखा गया) | 485*697*308 (7U) | 485*697*485 (11U) | 485*751*928 (21U) | 485*697*308 (7U) | 485*751*485 (11U) | 485*751*928 (21U) | |
| मॉड्यूल | 436*590*85 मिमी (2U) | ||||||
| वजन (किलो) | मुख्य शरीर (मॉड्यूल के साथ) | 73 किलो | 113 किलो | 175 किलो | 73 किलो | 119 किलो | 175 किलो |
| मॉड्यूल | 15.3 किलोग्राम (पीएम10एक्स) | 15.5 किलोग्राम (PM15) | |||||
