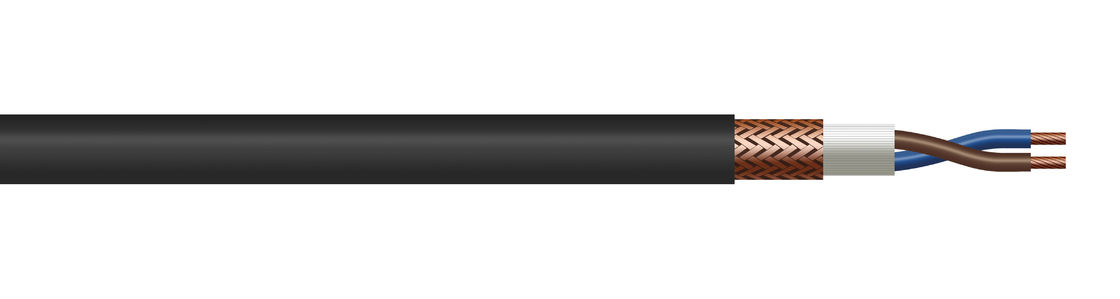

उत्पाद अवलोकन
यह उत्पाद बिजली के उपकरणों, उपकरणों के इलेक्ट्रॉनिक उपकरणों और रेटेड एसी वोल्टेज यूओ / यू 300/300 वी या उससे नीचे के स्वचालित उपकरणों के लिए उपयुक्त है, और परिरक्षण आवश्यकताओं के साथ तारों के कनेक्शन के लिए उपयोग किया जाता है।
केबल का दीर्घकालिक उपयोग तापमान -15 ℃ से 70 ℃ तक है, केबल बिछाने का तापमान 0 ℃ से कम नहीं है, और तापमान को विशेष उपयोग के लिए अनुकूलित किया जा सकता है।
टेक्निकल डिटेल
कोर नंबर x नाममात्र क्रॉस सेक्शन (एम㎡) | इन्सुलेशन मोटाई (मिमी) | परिरक्षण परत का घनत्व(%) | म्यान मोटाई (मिमी) | औसत बाहरी व्यास या समग्र आयाम (मिमी) |
मैक्स।20 ℃ पर कंडक्टर प्रतिरोध (Ω/किमी) |
70 ℃ पर न्यूनतम इन्सुलेशन प्रतिरोध (एमΩ/किमी) |
||
निचली सीमा | ऊपरी सीमा | कॉपर कोर | टिन्ड कॉपर कोर | |||||
1*0.08 | 0.4 | 60-80 | 0.4 | २.४ | 2.9 | 247 | २५४ | 0.018 |
1*0.12 | 0.4 | 60-80 | 0.4 | २.४ | 3.0 | १५८ | १६३ | 0.016 |
1*0.2 | 0.4 | 60-80 | 0.4 | 2.6 | 3.2 | 92.3 | 95.0 | 0.013 |
1*0.3 | 0.5 | 60-80 | 0.4 | 2.9 | 3.5 | 69.2 | 71.2 | 0.014 |
1*0.4 | 0.5 | 60-80 | 0.4 | 3.0 | 3.7 | 48.2 | 49.6 | 0.013 |
1*0.5 | 0.5 | 60-80 | 0.4 | 3.1 | 3.8 | 39.0 | 40.1 | 0.012 |
1*0.75 | 0.6 | 60-80 | 0.4 | ३.४ | 4.1 | 26.0 | २६.७ | 0.010 |
1*1.0 | 0.6 | 60-80 | 0.6 | 4.1 | 4.9 | 19.5 | 20.0 | 0.010 |
1*1.5 | 0.6 | 60-80 | 0.6 | 4.3 | 5.2 | 13.3 | 13.7 | 0.009 |
1*2.5 | 0.7 | 60-80 | 0.6 | 4.9 | 6.0 | 7.98 | 8.21 | 0.008 |
2*0.08 | 0.4 | 60-80 | 0.4 | 3.2 2.4x3.5 |
4.2 2.9x4.2 |
247 | २५४ | 0.018 |
2*0.12 | 0.4 | 60-80 | 0.6 | 3.7 2.8x4.0 |
4.9 3.4x4.9 |
१५८ | १६३ | 0.016 |
2*0.2 | 0.4 | 60-80 | 0.6 | 4.1 3.0x4.4 |
5.3 3.6x5.3 |
92.3 | 95.0 | 0.013 |
2*0.3 | 0.5 | 60-80 | 0.6 | 4.8 3.5x5.1 |
6.2 4.2x6.2 |
69.2 | 71.2 | 0.014 |
2*0.4 | 0.5 | 60-80 | 0.6 | 5.1 3.6x5.4 |
6.6 4.4x6.6 |
48.2 | 49.6 | 0.013 |
2*0.5 | 0.5 | 60-80 | 0.6 | 5.3 3.7x5.6 |
6.8 4.5x6.8 |
39.0 | 40.1 | 0.012 |
2*0.75 | 0.6 | 60-80 | 0.6 | 5.8 4.0x6.1 |
7.4 4.8x7.4 |
26.0 | २६.७ | 0.010 |
2*1.0 | 0.6 | 60-80 | 0.6 | 6.4 4.3x6.7 |
8.2 5.2x8.3 |
19.5 | 20.0 | 0.010 |
2*1.5 | 0.6 | 60-80 | 0.8 | 7.3 4.9x7.6 |
9.2 6.0x9.3 |
13.3 | 13.7 | 0.009 |
3*0.12 | 0.4 | 60-80 | 0.6 | 3.9 | 5.1 | १५८ | १६३ | 0.016 |
3*0.2 | 0.4 | 60-80 | 0.6 | 4.5 | 5.8 | 92.3 | 95.0 | 0.013 |
3*0.3 | 0.5 | 60-80 | 0.6 | 5.1 | 6.5 | 69.2 | 71.2 | 0.014 |
3*0.4 | 0.5 | 60-80 | 0.6 | 5.4 | 6.9 | 48.2 | 49.6 | 0.013 |
3*0.5 | 0.5 | 60-80 | 0.6 | 5.6 | 7.1 | 39.0 | 40.1 | 0.012 |
3*0.75 | 0.6 | 60-80 | 0.6 | ६.१ | 7.8 | 26.0 | २६.७ | 0.010 |
3*1.0 | 0.6 | 60-80 | 0.8 | 7.2 | 9.1 | 19.5 | 20.0 | 0.010 |
3*1.5 | 0.6 | 60-80 | 0.8 | 8.0 | 10.0 | 13.3 | 13.7 | 0.009 |
4*0.12 | 0.4 | 60-80 | 0.6 | 4.5 | 5.8 | १५८ | १६३ | 0.016 |
4*0.2 | 0.4 | 60-80 | 0.6 | 4.9 | 6.2 | 92.3 | 95.0 | 0.013 |
4*0.3 | 0.5 | 60-80 | 0.6 | 5.5 | 7.0 | 69.2 | 71.2 | 0.014 |
4*0.4 | 0.5 | 60-80 | 0.6 | 5.9 | 7.5 | 48.2 | 49.6 | 0.013 |
5*0.12 | 0.4 | 60-80 | 0.6 | 4.8 | 6.2 | १५८ | १६३ | 0.016 |
5*0.2 | 0.4 | 60-80 | 0.6 | 5.3 | 6.7 | 92.3 | 95.0 | 0.013 |
5*0.3 | 0.5 | 60-80 | 0.6 | 6.0 | 7.6 | 69.2 | 71.2 | 0.014 |
5*0.4 | 0.5 | 60-80 | 0.6 | 6.4 | 8.1 | 48.2 | 49.6 | 0.013 |
6-7*0.12 | 0.4 | 60-80 | 0.6 | 5.2 | 6.6 | १५८ | १६३ | 0.016 |
6-7*0.2 | 0.4 | 60-80 | 0.6 | 5.7 | 7.2 | 92.3 | 95.0 | 0.013 |
6-7*0.3 | 0.5 | 60-80 | 0.6 | 6.5 | 8.2 | 69.2 | 71.2 | 0.014 |
6-7*0.4 | 0.5 | 60-80 | 0.8 | 7.3 | 9.2 | 48.2 | 49.6 | 0.013 |
8*0.12 | 0.4 | 60-80 | 0.6 | 6.0 | 7.2 | १५८ | १६३ | 0.016 |
8*0.2 | 0.4 | 60-80 | 0.6 | 6.6 | 7.9 | 92.3 | 95.0 | 0.013 |
8*0.3 | 0.5 | 60-80 | 0.6 | 7.4 | 8.7 | 69.2 | 71.2 | 0.014 |
8*0.4 | 0.5 | 60-80 | 0.8 | 8.0 | 9.3 | 48.2 | 49.6 | 0.013 |
9-10*0.12 | 0.4 | 60-80 | 0.6 | 6.4 | 8.1 | १५८ | १६३ | 0.016 |
9-10*0.2 | 0.4 | 60-80 | 0.8 | 7.4 | 9.3 | 92.3 | 95.0 | 0.013 |
9-10*0.3 | 0.5 | 60-80 | 0.8 | 8.7 | 10.9 | 69.2 | 71.2 | 0.014 |
9-10*0.4 | 0.5 | 60-80 | 0.8 | 9.3 | 11.6 | 48.2 | 49.6 | 0.013 |
11-12*0.12 | 0.4 | 60-80 | 0.6 | 6.6 | 8.3 | १५८ | १६३ | 0.016 |
11-12*0.2 | 0.4 | 60-80 | 0.8 | 7.6 | 9.6 | 92.3 | 95.0 | 0.013 |
11-12*0.3 | 0.5 | 60-80 | 0.8 | 9.0 | 11.2 | 69.2 | 71.2 | 0.014 |
11-12*0.4 | 0.5 | 60-80 | 0.8 | 9.6 | 11.9 | 48.2 | 49.6 | 0.013 |
13-14*0.12 | 0.4 | 60-80 | 0.8 | 7.2 | 9.1 | १५८ | १६३ | 0.016 |
13-14*0.2 | 0.4 | 60-80 | 0.8 | 8.2 | 10.3 | 92.3 | 95.0 | 0.013 |
13-14*0.3 | 0.5 | 60-80 | 0.8 | 9.4 | 11.7 | 69.2 | 71.2 | 0.014 |
13-14*0.4 | 0.5 | 60-80 | 0.8 | 10.0 | 12.5 | 48.2 | 49.6 | 0.013 |
16*0.12 | 0.4 | 60-80 | 0.8 | 7.6 | 9.5 | १५८ | १६३ | 0.016 |
16*0.2 | 0.4 | 60-80 | 0.8 | 8.6 | 10.8 | 92.3 | 95.0 | 0.013 |
16*0.3 | 0.5 | 60-80 | 0.8 | 9.9 | 12.3 | 69.2 | 71.2 | 0.014 |
16*0.4 | 0.5 | 60-80 | 0.8 | 10.5 | 13.1 | 48.2 | 49.6 | 0.013 |
19*0.12 | 0.4 | 60-80 | 0.8 | 8.2 | 10.3 | १५८ | १६३ | 0.016 |
19*0.2 | 0.4 | 60-80 | 0.8 | 9.0 | 11.3 | 92.3 | 95.0 | 0.013 |
19*0.3 | 0.5 | 60-80 | 0.8 | 10.4 | 12.9 | 69.2 | 71.2 | 0.014 |
19*0.4 | 0.5 | 60-80 | 1.0 | 11.5 | 14.2 | 48.2 | 49.6 | 0.013 |
24*0.12 | 0.4 | 60-80 | 0.8 | 9.4 | 11.7 | १५८ | १६३ | 0.016 |
24*0.2 | 0.4 | 60-80 | 0.8 | 10.4 | 12.9 | 92.3 | 95.0 | 0.013 |
24*0.3 | 0.5 | 60-80 | 1.0 | 12.4 | 14.4 | 69.2 | 71.2 | 0.014 |
24*0.4 | 0.5 | 60-80 | 1.0 | 13.2 | 16.4 | 48.2 | 49.6 | 0.013 |
