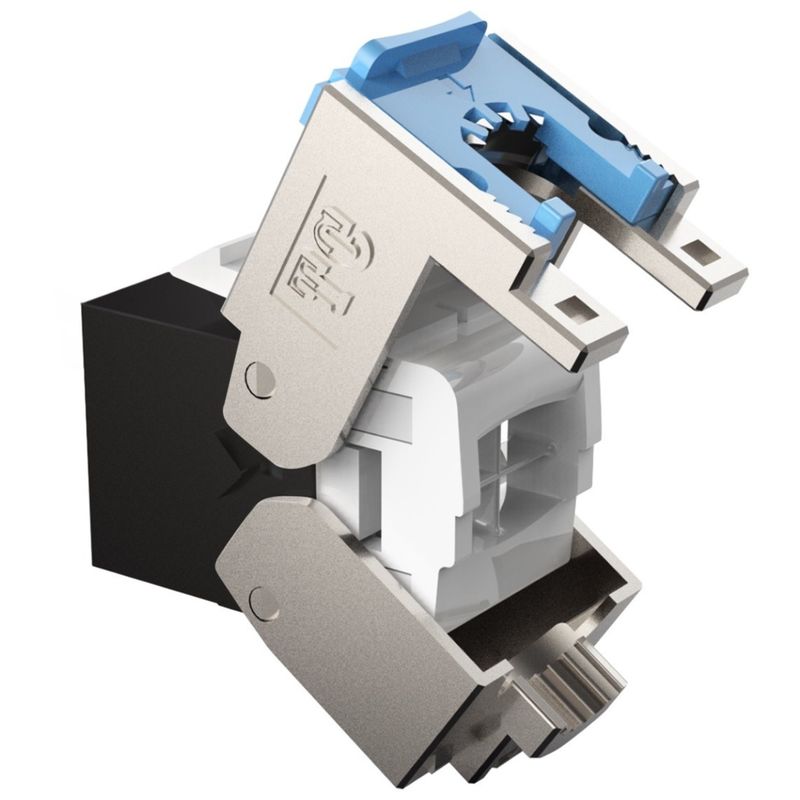

RJ45 कीस्टोन जैक, कीस्टोन मॉड्यूल, टूललेस कीस्टोन जैक, UTP कीस्टोन जैक CAT6A, CAT6A कीस्टोन जैक एप्लीकेशन
मैजिक सीरीज़, RJ45 जैक डेटा, वॉयस, ऑडियो और इमेज जैसे टेलीकम्युनिकेशन केबलिंग में सिग्नल ट्रांसमिशन प्रदान करता है।जब पैच पैनल, फेसप्लेट और अन्य सुरक्षा घटकों के साथ एकीकृत किया जाता है, तो यह प्रबंधन कक्ष, उपकरण कक्ष और कार्य क्षेत्रों के लिए सूचना इनलेट/आउटलेट बनाने में मदद करता है।
TC की मैजिक सीरीज़ Cat6a अनशेल्ड जैक मिलती है और कनेक्टर्स के लिए अंतर्राष्ट्रीय मानक IEC 60603-7 से भी अधिक है। 600 मेगाहर्ट्ज तक बैंडविड्थ के साथ (कैट 6 ए जैक के लिए), बिना परिरक्षित Cat6a केबल के साथ समाप्त, यह कक्षा D/E/EA मानक (Cat6a जैक के लिए) अनुप्रयोगों के साथ-साथ ईथरनेट अनुप्रयोगों, जैसे कि 10G बेस-टी, 5G बेस-टी, 2.5G बेस-टी, 1G बेस-टी का समर्थन करता है। , 1G बेस-TX, और 100 बेस-टी।यह IEEE 802.3at के तहत उन्नत पावर ओवर ईथरनेट (POE+) का भी समर्थन करता है।
उत्पाद की विशेषताएँ
आवेदन मानक
जीबी/टी १८२३३ (आईएसओ/आईईसी ११८०१);जीबी 50311;टीआईए/ईआईए568-सी.2
तकनीकी जानकारी
यांत्रिक विशेषताएं | |
आकार | 31 मिमी (लंबाई) × 17 मिमी (चौड़ाई) × 18.9 मिमी (ऊंचाई, कुंजी को छोड़कर) |
वज़न | बिना परिरक्षित: 350g |
सॉलिड सिंगल वायर की प्रयोज्यता | 0.5 मिमी (AWG24) ~ 0.65 मिमी (AWG22) |
बार-बार समाप्ति की क्षमता | ≥ 20 बार, समान या बड़े AWG22, 23, 24 सॉलिड सिंगल वायर के साथ समाप्त किया गया |
फंसे तार की प्रयोज्यता | AWG26/7, एक बार के लिए बार-बार समाप्ति |
उपयुक्त इन्सुलेशन व्यास | 0.7 मिमी से 1.3 मिमी (फोमयुक्त 1.5 मिमी) |
जीवन चक्र | ७५० बार |
स्टोरेज टेंपरेचर रेंज | -40 ℃ से + 70 ℃ |
स्थापना तापमान रेंज | -10 ℃ से + 60 ℃ |
ऑपरेशन तापमान रेंज | -20 ℃ से + 60 ℃ |
विद्युत गुण | |
ढांकता हुआ ताकत | डीसी 1000 वी (एसी 750 वी), 1 मिनट के लिए कोई ब्रेकडाउन या फ्लैशओवर नहीं |
उच्च आवृत्ति प्रदर्शन | आईईसी ६०६०३-७-४१ (कैट.६ए बिना परिरक्षित, ५०० मेगाहर्ट्ज) |
ईथरनेट पर पावर (पीओई) | IEEE 802.3at . के तहत ईथरनेट पर बढ़ी हुई शक्ति |
