उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TC
मॉडल संख्या: एफबी-11-पीबी-6-2*एमपीओ/एफ-एलसी-240एम3-ए
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 20pcs
मूल्य: negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, एल / सी, मनीग्राम
घर निर्माण की सामग्री: |
प्लास्टिक |
आवास का रंग: |
पानी |
फ्रंट इंटरफ़ेस: |
नियंत्रण रेखा |
फाइबर मोड: |
मल्टी मोड |
फाइबर का प्रकार: |
ओएम3 |
कनेक्टिंग प्रकार: |
पूर्व जुड़े |
विचारों में भिन्नता: |
ए |
एमपीओ प्रकार: |
महिला |
मानक: |
आईएसओ/आईईसी 11801, टीआईए/ईआईए568-सी.2 |
घनत्व: |
96 फाइबर (एलसी) |
घर निर्माण की सामग्री: |
प्लास्टिक |
आवास का रंग: |
पानी |
फ्रंट इंटरफ़ेस: |
नियंत्रण रेखा |
फाइबर मोड: |
मल्टी मोड |
फाइबर का प्रकार: |
ओएम3 |
कनेक्टिंग प्रकार: |
पूर्व जुड़े |
विचारों में भिन्नता: |
ए |
एमपीओ प्रकार: |
महिला |
मानक: |
आईएसओ/आईईसी 11801, टीआईए/ईआईए568-सी.2 |
घनत्व: |
96 फाइबर (एलसी) |

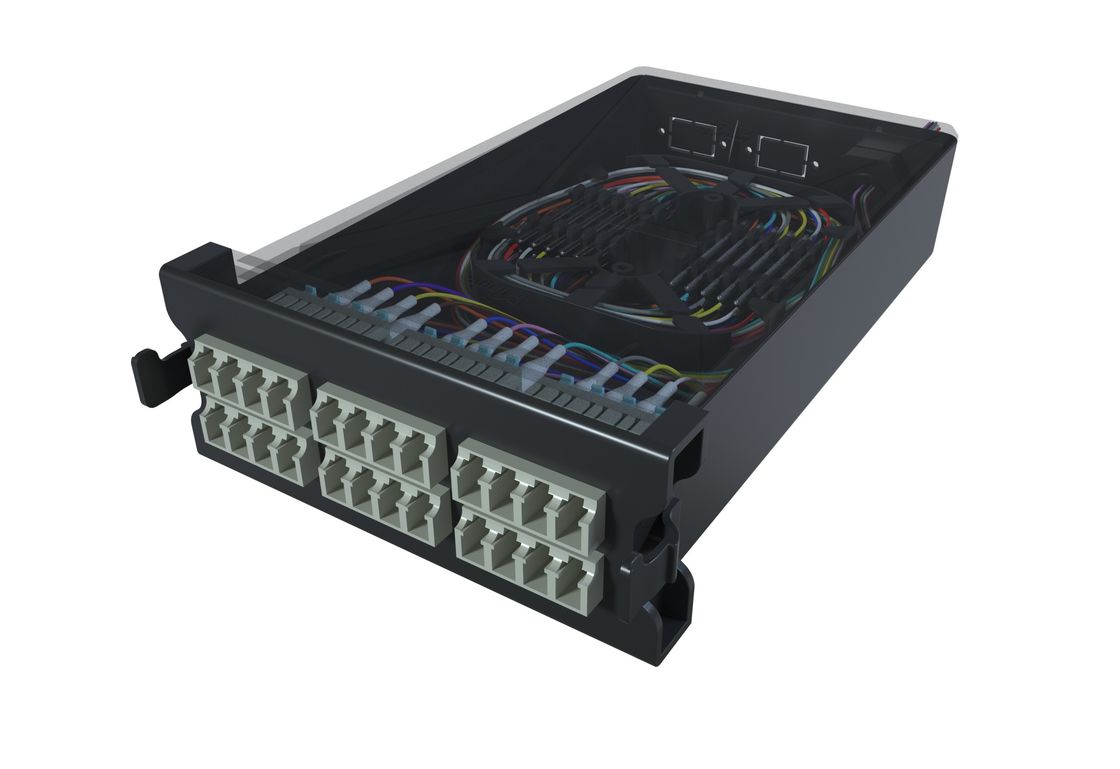

मैजिक सीरीज HD96 फाइबर ऑप्टिक कैसेट मैजिक फाइबर पैच पैनल कैसेट
HD96 फाइबर ऑप्टिक कैसेट स्मार्ट बिल्डिंग स्ट्रक्चर्ड केबलिंग सिस्टम में प्रबंधन कक्षों, उपकरण कक्षों और डेटा सेंटर सूचना बिंदुओं के लिए एक केंद्रीकृत केबल वितरण प्रदान करता है।यह IEC 61754 में निर्दिष्ट सभी मापदंडों से अधिक है, आईईसी 61755 मानक।
कैसेट मैजिक श्रृंखला मॉड्यूलर पैच पैनल में स्थापित किया जा सकता है, फाइबर ऑप्टिक स्प्लिसिंग, एमपीओ / एमटीपी पूर्व-अवधि फाइबर ऑप्टिक केबल और फाइबर ऑप्टिक पैच कॉर्ड के साथ संयोजन में इस्तेमाल किया,और उच्च प्रदर्शन प्रदान, उच्च घनत्व वाले फाइबर ऑप्टिक सूचना बिंदुओं के लिए इनपुट और आउटपुट।
दोनों हैंस्प्लिसिंग और पूर्व-समाप्तपूर्व समर्थक24 सम्मिश्रण, जबकि उत्तरार्द्ध विभिन्न प्रकार के मॉडल प्रदान करता है, जैसे किएमपीओ/एमटीपी से एससी, एलसीडी, एमपीओ/एमटीपी और ओएस2, ओएम3, ओएम4, ओएम5. उपयोग में एलसी एडाप्टर के साथ, यह घर कर सकते हैं96 फाइबर 1U के भीतर, जो अधिकतम स्थान उपयोग को प्राप्त करता है और संरचित केबलिंग स्थापना, रखरखाव और प्रबंधन के लिए एक मजबूत गारंटी प्रदान करता है।
टीसी फाइबर ऑप्टिक कैसेट विशेषताएं
अनुप्रयोग मानक
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
तकनीकी विवरण
| विनिर्देश | OM3/OM4 | 0M5 | जी.657.A2 एलसी-पीसी | जी.657.A2 एलसी-एपीसी | |
| क्षमता | 24 कोर | 24 कोर | 24 कोर | 24 कोर | |
| पीछे | कनेक्टर | 2 x MPO/MTP महिला | 2 x MPO/MTP महिला | 2 x MPO/MTP महिला | 2 x MPO/MTP महिला |
| कनेक्टर का प्रकार, पीसने का प्रकार |
कम हानि, पीसी 0 ̊ | कम हानि, पीसी 0 ̊ | कम हानि, APC 8 ̊ | कम हानि, APC 8 ̊ | |
| सम्मिलन हानि आईएल (सामान्य) | ≤ 0.15dB | ≤ 0.15dB | ≤ 0.18dB | ≤ 0.18dB | |
| सम्मिलन हानि आईएल (अधिकतम) | ≤ 0.30dB | ≤ 0.30dB | ≤ 0.30dB | ≤ 0.30dB | |
| रिटर्न हानि RL (सामान्य) | ≥ 35dB | ≥ 35dB | ≥ 70dB | ≥ 70dB | |
| रिटर्न लॉस आरएल (मिन.) | ≥ 30dB | ≥ 30dB | ≥ 65dB | ≥ 65dB | |
| कनेक्टिविटी विधि | ए, बी, टी | ए, बी, टी | ए, बी, टी | ए, बी, टी | |
| रंग कोड | एक्वा, वायलेट | नींबू का हरा | काला | काला | |
| सामने | कनेक्टर पीसने का प्रकार |
24 x एलसी पीसी 0 ̊ | 24 x एलसी पीसी 0 ̊ | 24 x एलसी पीसी 0 ̊ | 24 x LC APC 8 ̊ |
| फाइबर स्टब | ZrO2 | ZrO2 | ZrO2 | ZrO2 | |
| सम्मिलन हानि आईएल (सामान्य) | ≤ 0.10dB | ≤ 0.10dB | ≤ 0.10dB | ≤ 0.10dB | |
| सम्मिलन हानि आईएल (अधिकतम) | ≤ 0.25dB | ≤ 0.25dB | ≤ 0.25dB | ≤ 0.25dB | |
| रिटर्न हानि RL (सामान्य) | ≥ 40dB | ≥ 40dB | ≥ 50dB | ≥ 75dB | |
| रिटर्न लॉस आरएल (मिन.) | ≥ 35dB | ≥ 35dB | ≥ 45dB | ≥ 65dB | |
| ट्यूब | ZrO2 | ZrO2 | ZrO2 | ZrO2 | |
| रंग कोड | एक्वा, वायलेट | नींबू का हरा | नीला | हरी | |
| जैकेट सामग्री | पीईआई | पीईआई | पीईआई | पीईआई | |
| धूल कवर (डुप्लेक्स) | सफेद या पारदर्शी | सफेद या पारदर्शी | सफेद या पारदर्शी | सफेद या पारदर्शी | |
| फैन आउट का रंग कोड फाइबर |
आईईसी 60304 | आईईसी 60304 | आईईसी 60304 | आईईसी 60304 | |
| फैन-आउट की मात्रा | 2 x 12 कोर | 2 x 12 कोर | 2 x 12 कोर | 2 x 12 कोर |
