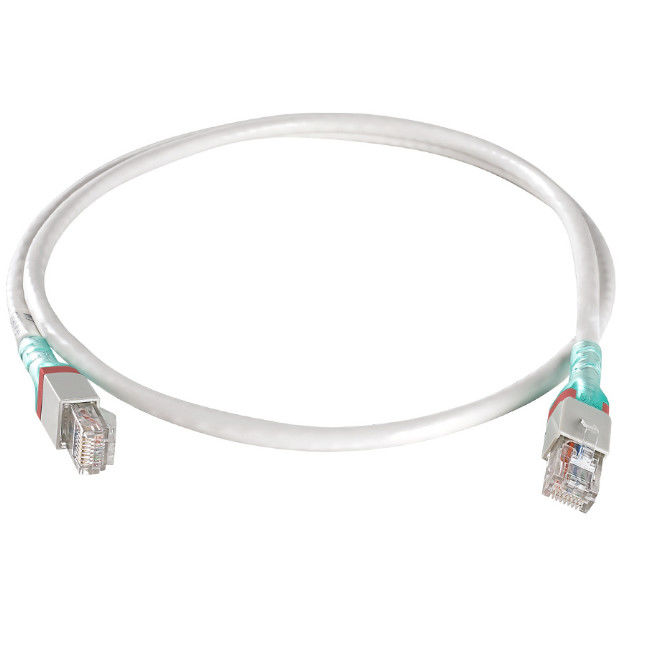

आरजे 45 पैच कॉर्ड सीएटी 6 यूटीपी 24 एडब्ल्यूजी फंसे बीसी पीवीसी शीथ

CAT6 पैच कॉर्ड आवेदन

मैजिक श्रृंखला, आरजे 45 कम्पोजिट पैच कॉर्ड दूरसंचार केबलिंग में संकेत संचरण प्रदान करता है, जैसे डेटा, आवाज, ऑडियो और छवियां। जब तांबे के केबल और जैक के साथ एकीकृत किया जाता है,यह संरचित केबलिंग प्रणाली के लिए संचरण चैनल बनाने में मदद करता है और सूचना इनपुट/आउटपुट और सक्रिय उपकरणों (स्विच) को जोड़ता है, कंप्यूटर आदि) ।

टीसी के मैजिक श्रृंखला मिश्रित पैच कॉर्ड को मानक या अल्ट्राफाइन के रूप में वर्गीकृत किया जा सकता है, जिसमें उच्च प्रदर्शन वाले सामान्य पैच कॉर्ड, पुल रॉड के साथ पैच कॉर्ड, लॉक के साथ पैच कॉर्ड,और मिलान बंदरगाह ताला.

Cat6/Cat6a तांबे के पैच कॉर्ड IEC 61935-2 मानकों को पूरा करते हैं और इससे भी अधिक हैं।350MHz (कैट6 पैच कॉर्ड के लिए) और 600MHz (कैट6ए पैच कॉर्ड के लिए) तक बैंडविड्थ के साथ, Cat6/Cat6a लिंक के साथ, यह क्लास D/E/EA मानक (Cat6a पैच कॉर्ड के लिए) अनुप्रयोगों के साथ-साथ ईथरनेट अनुप्रयोगों का समर्थन करता है, जैसे कि 10G बेस-टी, 5G बेस-टी, 2.5G बेस-टी, 1G बेस-टी,1G बेस-टीएक्स, और 100 बेस-टी. यह आईईईई 802.3at के तहत उन्नत पावर ओवर ईथरनेट (पीओई +) का भी समर्थन करता है।

टीसी पैच कॉर्ड की विशेषताएं

• मैजिक सीरीज कम्पोजिट पैच कॉर्ड में निवेश करता हैपीसी और टीपीयू मोल्डिंग तकनीकबाहरी आवास और पीछे की जैकेट दोनों में। सामने की कठोरता और पीछे की नरमता न्यूनतम मोड़ त्रिज्या सुनिश्चित करती है।
• सामान्य पैच कॉर्ड में अलग-अलग गहराई के आरजे45 पोर्ट होते हैं और इसकी झुकने वाली क्लिप लैन केबलों को बनाए रखने और प्रबंधित करने में मदद करती है।
• पुल रॉड के साथ पैच कॉर्डइसमें एक मानक आरजे45 प्लग और एक पेटेंट खींच रॉड है जो जल्दी से अनलॉक होता है। यह अत्यधिक घने बंदरगाहों के साथ उच्च घनत्व वाले डेटा सेंटर वातावरण में उपयोगी है।
• लॉक के साथ पैच कॉर्डयह पट्टी के समान ही डिज़ाइन है, लेकिन इसमें खींचने की छड़ी के बजाय एक विशेष अनलॉक कुंजी का उपयोग किया जाता है।
• मिलान पोर्ट लॉक अप्रयुक्त आरजे45 पोर्टों का प्रबंधन और सुरक्षा करता है, जबकि पेटेंट अनलॉक कुंजी पैच कॉर्ड और पोर्ट दोनों को अनलॉक करने के कार्य को एकीकृत करती है।
• 28AWG नरम केबल के साथ अल्ट्राफाइन पैच कॉर्डइसमें एक अति-पतला व्यास है जो उच्च स्थान उपयोग और लचीलापन प्रदान करता है, जो केबल प्रबंधकों और यहां तक कि अलमारियों से अंतरिक्ष दबाव को बहुत कम करता है,और इसे स्थापित करने और बनाए रखने के लिए सुविधाजनक बनानेसभी अल्ट्राफाइन पैच कॉर्ड विभिन्न विनिर्देशों का समर्थन करते हैं जिसका अर्थ है कि यदि आवश्यक हो तो पुल रॉड और पोर्ट लॉक सभी उपलब्ध हैं।
• विशेष इंटीरियर को स्थापित होने के बाद केबल की स्थिरता के लिए कांटेदार संरचना में डिजाइन किया गया है।
• सभी पैच कॉर्ड मेंबंदरगाह की पहचान के लिए हटाने योग्य रंगीन छल्ले.

अनुप्रयोग मानक

GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
